(表格汇总)混凝土结构加固设计规范

文章出处:悍马加固材料人气:433发表时间:2018-07-26 10:35:00【

为使混凝土结构的加固,做到技术可靠、安全适用、经济合理、确保质量,制定《混凝土结构加固设计规范》GB50367-2013。适用于房屋建筑和一般构筑物钢筋混凝土结构加固的设计。

今日,小悍整理汇总了该规范常用实用数据表格,以方便您的查阅使用。

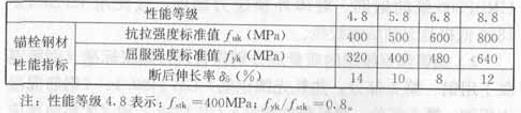

碳素钢及合金钢锚栓的钢材抗拉性能指标

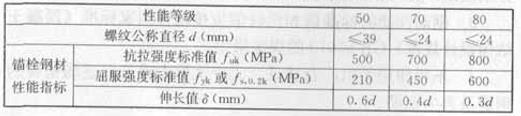

不锈钢锚栓(奥氏体Al、A2、A4、A5)的钢材性能指标

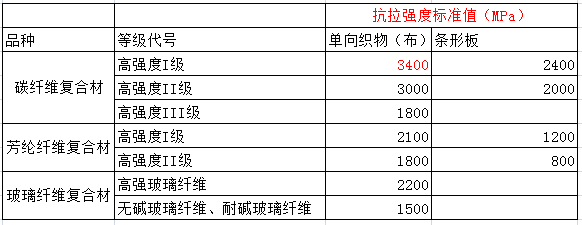

纤维复合材抗拉强度标准值

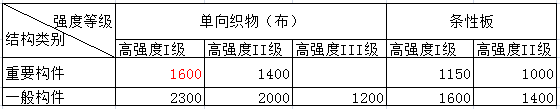

碳纤维复合材抗拉强度设计值

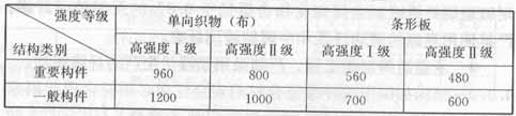

芳纶纤维复合材抗拉强度设计值(MPa)

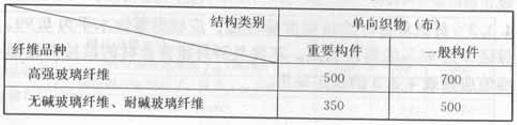

玻璃纤维复合材抗拉强度设计值(MPa)

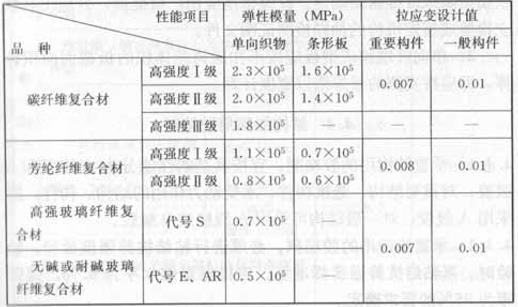

纤维复合材弹性模量及拉应变设计值

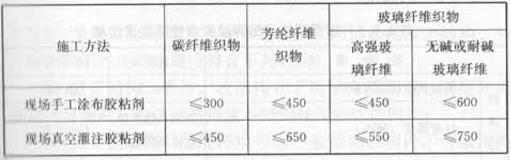

不同品种纤维复合材单位面积质量限值(g/m2

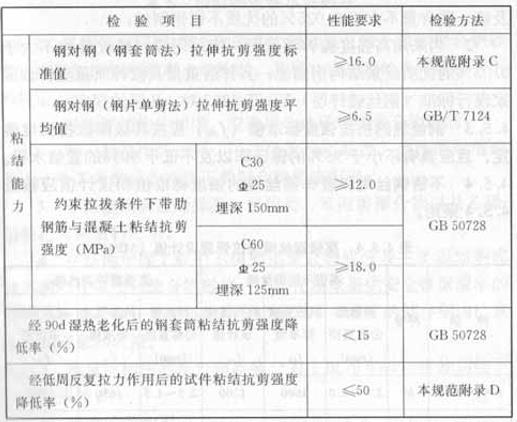

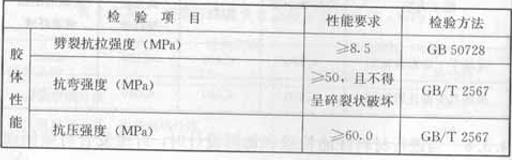

锚固型快固结构胶安全性能鉴定标准

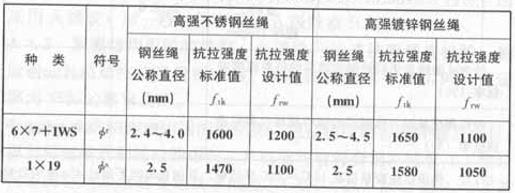

高强钢丝绳抗拉强度设计值( MPa)

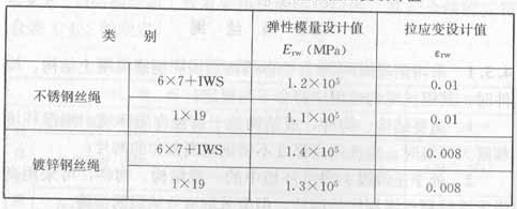

高强钢丝绳弹性模量及拉应变设计值

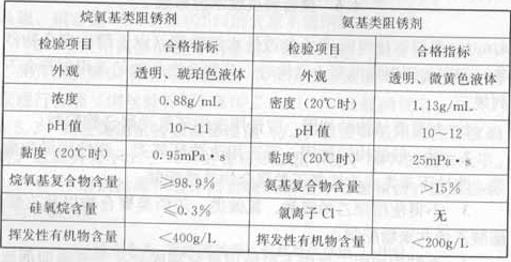

喷涂型阻锈剂的质量

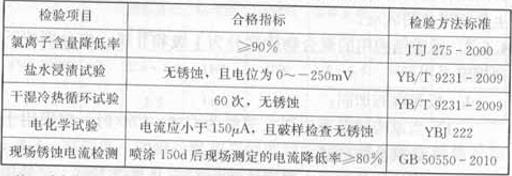

喷涂型阻锈剂的性能指标


粘贴钢板加固计算系数值


粘贴钢板加固计算修正系数

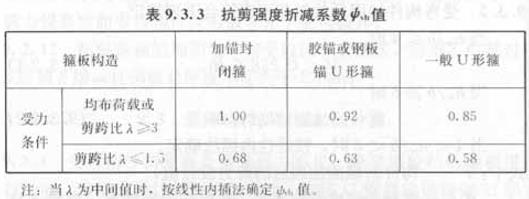

粘贴钢板加固计算抗剪强度折减系数值

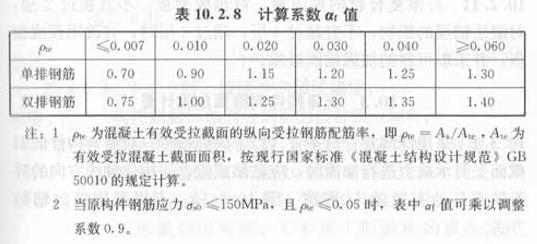

粘贴纤维复材加固受弯构件正截面计算系数值

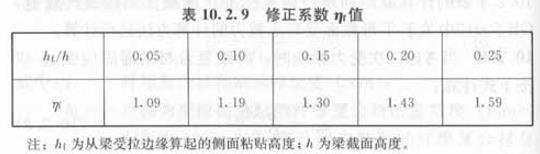

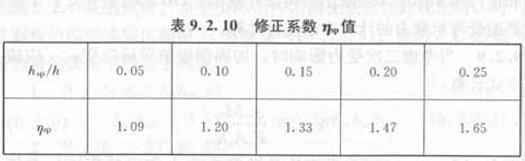

粘贴纤维复材加固受弯构件正截面修正系数值

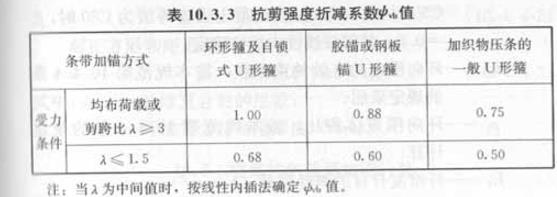

粘贴纤维复材加固受弯构件斜截面抗剪强度折减系数值

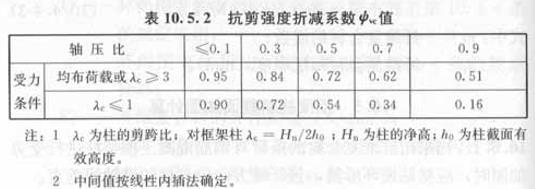

粘贴纤维复材受压构件正截面加固计算抗剪强度折减系数值


锚具类型和预应力碳纤维复合板内缩值 (mm)

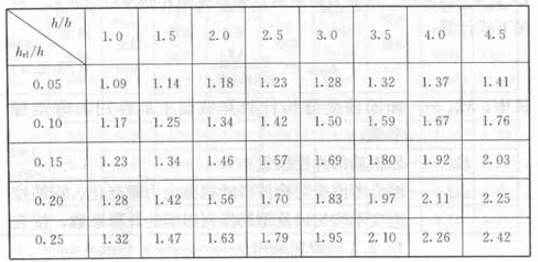

梁侧面hrl高度范围配置网片的承载力提高系数

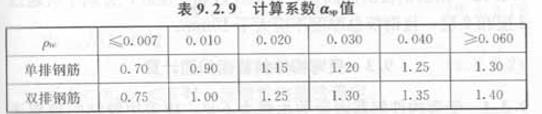

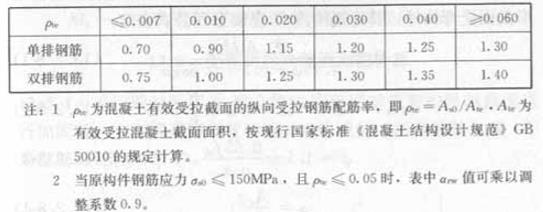

计算系数值

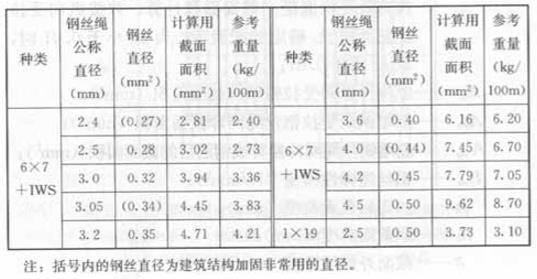

钢丝绳计算用截面面积及参考重量

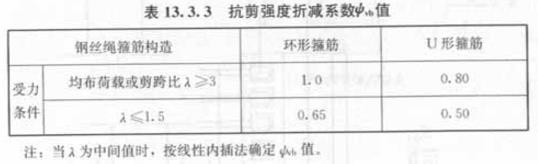

聚合物砂浆面层加固受弯构件斜截面抗剪强度折减系数值

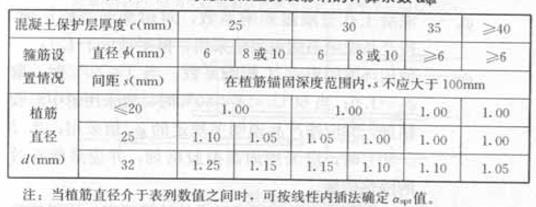

植筋技术考虑混凝土劈裂影响的计算系数

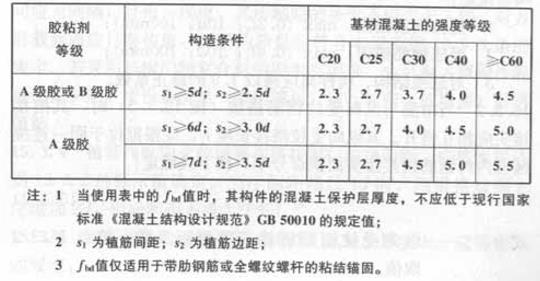

植筋技术粘结抗剪强度设计值

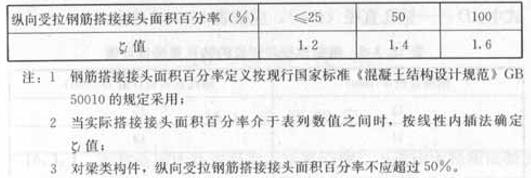

纵向受拉钢筋搭接长度修正系数

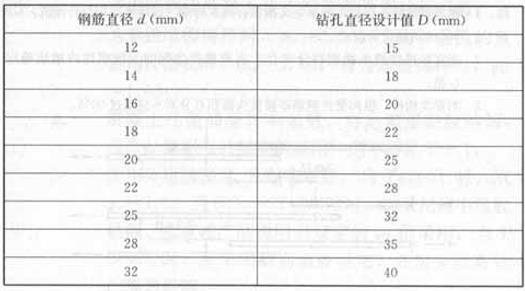

植筋直径与对应的钻孔直径设计值

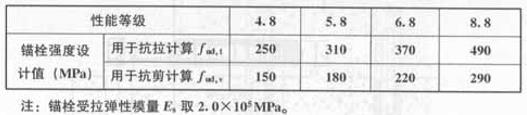

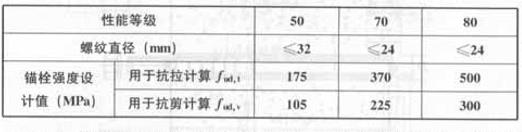

碳钢及合金钢锚栓钢材强度设计指标


不锈钢锚栓钢材强度设计指标


考虑地震作用后扩底锚栓的埋深规定


考虑地震作用胶粘型锚栓的埋深规定


锚栓的边距和间距
