纯干货!加固类别及加固工法超全解析

文章出处:悍马加固材料人气:330发表时间:2018-11-06 14:52:00【

一、什么是加固?

以加固工法(粘钢,粘贴纤维复合材,高压灌浆等)提升原构件承载力或者提升整体建筑物承载力及稳定性的一种建筑物修复提升方式。




二、什么是加固工法?

采用不同的加固材料对建筑物进行补强加固的手法及措施,可以分为:

1.替换原结构(置换混凝土,外包钢,外包混凝土等)

2.补强原结构(粘钢,粘纤维复合材,体外预应力等)

3.卸载原结构(体外预应力,增设支点等)

注:《混凝土结构加固设计规范》GB50367-2013列举了混凝土结构适用的常见加固工法及相应的计算及构造措施。


三、加固的分类

1.按照建筑物类别:工民建、路桥、超高层、水利工程、电力工程等。

2.按照加固构件种类:地基基础加固、梁加固、柱加固、板加固、墙加固等。

3.按照建筑材料种类:钢筋混凝土加固、钢结构加固、砌体结构加固、竹木及生物质结构加固等。

4.按照加固需求目标:正常使用极限承载力加固、抗震加固、整体稳定性加固等。

四、结构加固工法

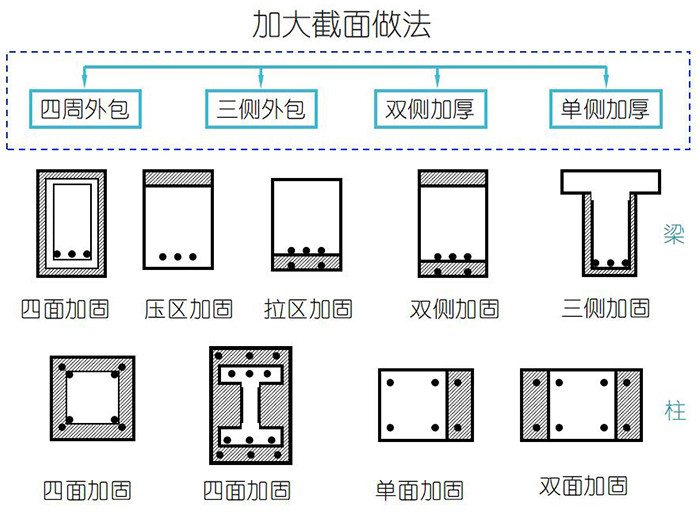

加固工法——增大截面

钢筋混凝土受弯受压构件加固

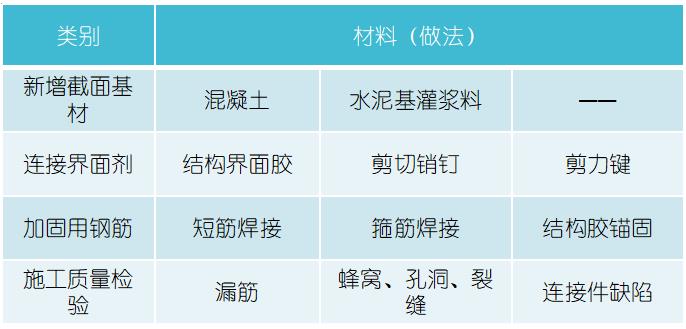

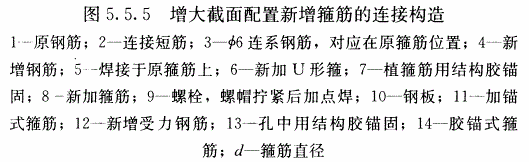

增大截面构造措施






加固工法——置换混凝土

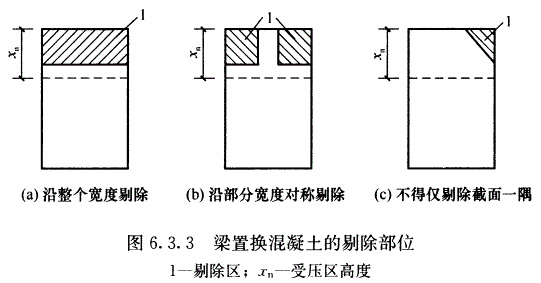

受压区混凝土局部加固

1.置换用混凝土强度比原结构高一级

2.置换深度及长度按规范要求选用

3.剔除部位应位于受压区内,可全长剔除、对称剔除,不得只剔除一隅

4.施工全程需进行承载力验算,必要时应采用支顶等措施卸荷

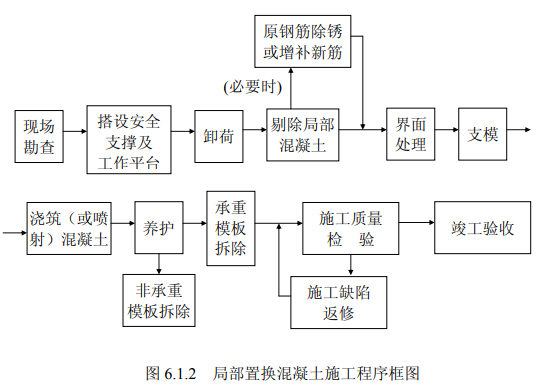

置换混凝土施工构造措施

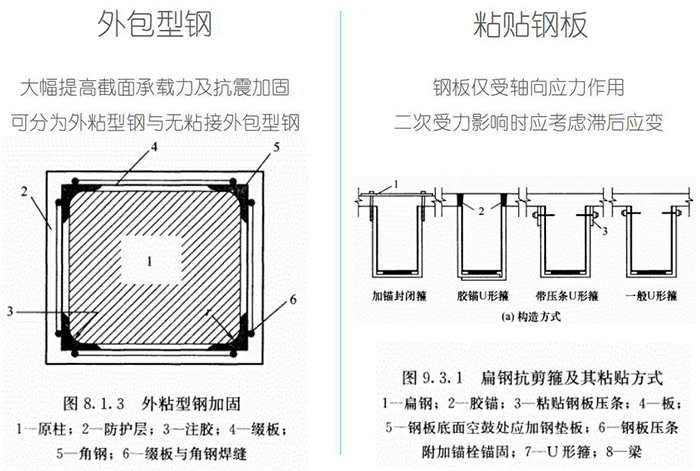

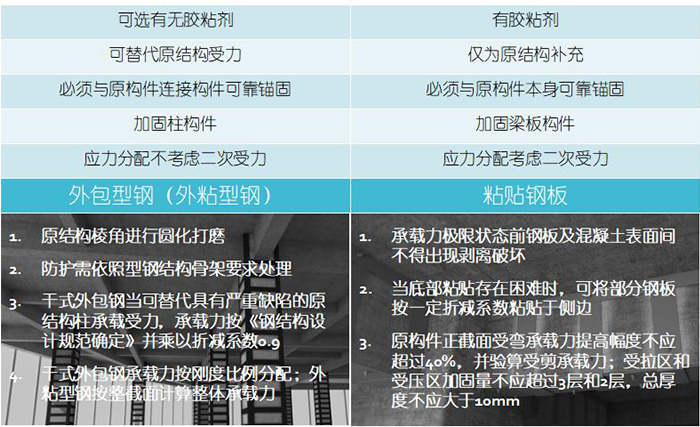

加固工法——粘钢&外包型钢

钢筋混凝土受弯

大偏心受压

受拉构件加固





外粘型钢必用压注胶,但粘钢不一定只用涂布胶

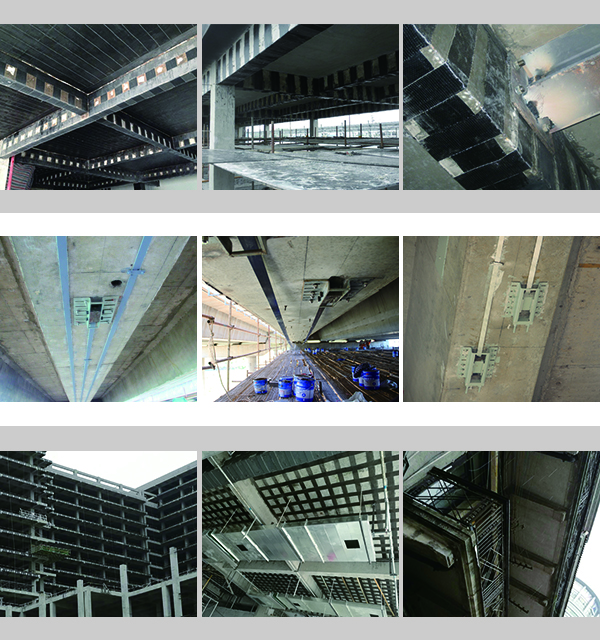

加固工法——粘贴纤维复合材&预应力碳纤维板

钢筋混凝土受弯

轴心受压

大偏心受压

受拉构件加固

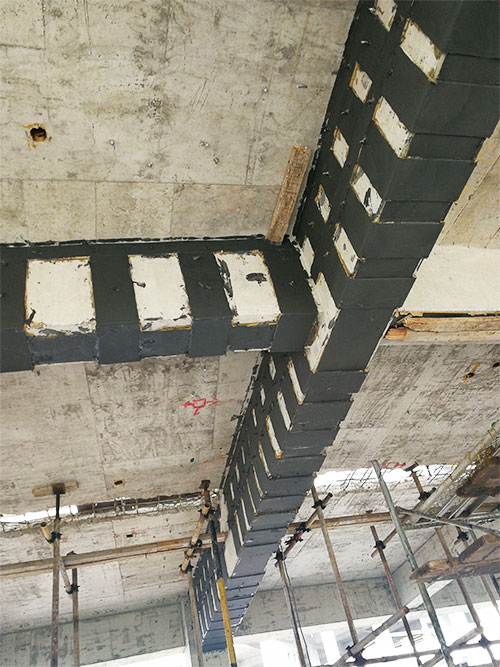

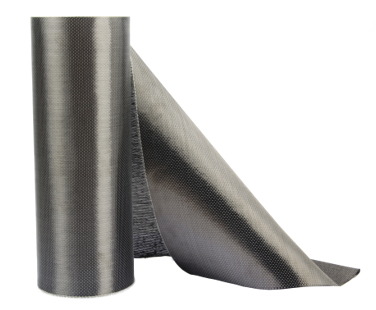

1.粘贴纤维复合材


补充原结构承载力及稳定性的加固方式,加固后正截面受弯承载力提高幅度不应超过40% 并验算受剪承载力;

对于预成型板加固量不得多于2层,湿法铺层的织物不得超过4层。

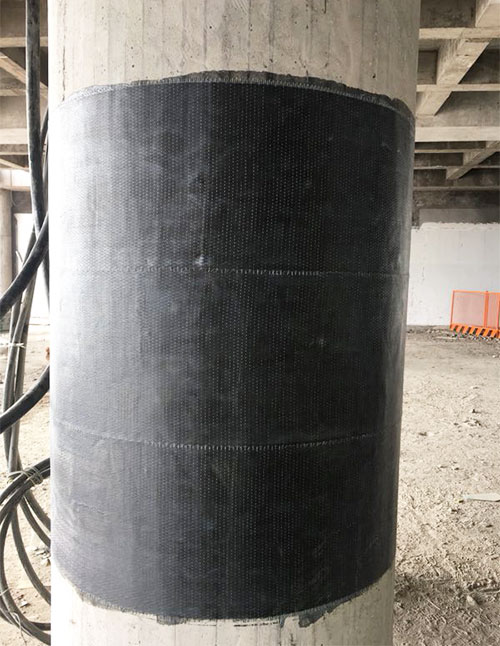

对于长且细(长细比≥14) 宽且窄(高宽比≥1.5)的柱不得使用环向围束加固。

当支座边缘延伸长度过小或采用预成型板材时,需将端箍改为钢箍并提供机械锚固。

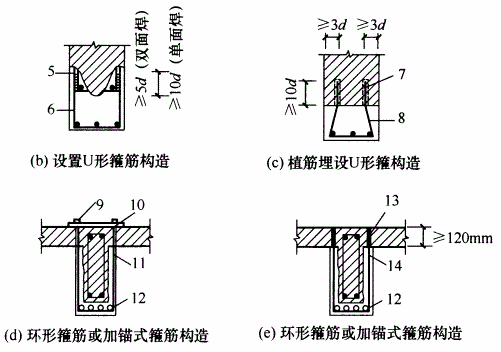

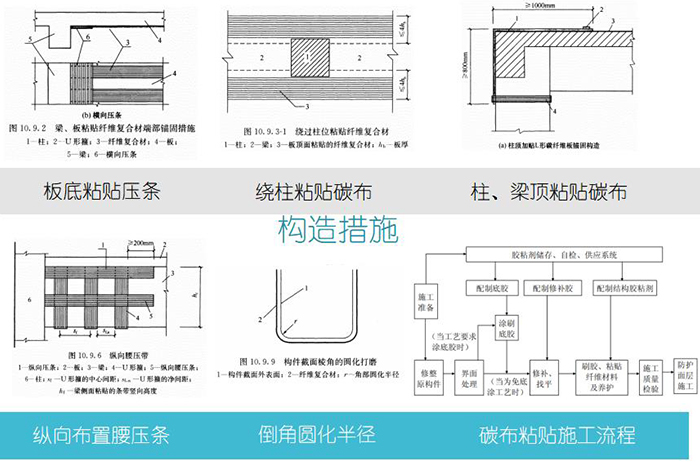

粘贴纤维复合材构造措施

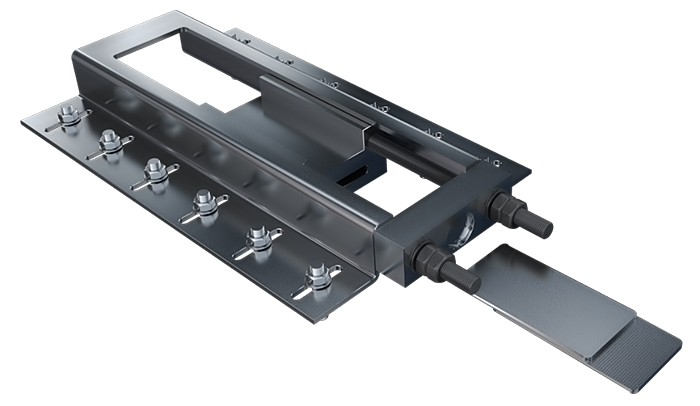

预应力碳纤维板


预应力碳纤维锚具本身需具有完全的锚固性能,结构胶粘剂仅作为安全储备使用。

不需考虑二次受力造成的应力滞后问题,碳纤维板可完全发挥抗拉强度设计值性能。

预应力的张拉力度实际由原结构正截面承载力与变形程度确定,目的是为了保证碳纤维板的正截面正常使用极限承载力与原结构正常使用极限承载力同时发生。

加固工法——植筋、锚栓

钢筋混凝土受弯

受压构件加固

1.植筋时钢筋宜先焊接后种植,必须后焊时焊点距表面应大于15d。

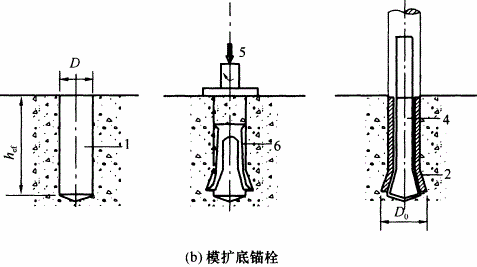

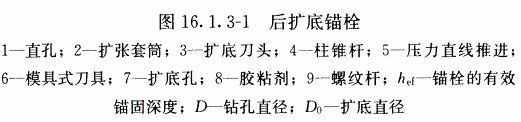

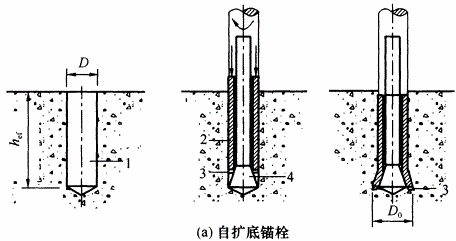

2.承重结构用的机械锚栓应采用有锁键效应的后扩底锚栓。不得使用膨胀螺栓或自攻螺钉。

3.承重用锚栓公称直径不得小于12mm。

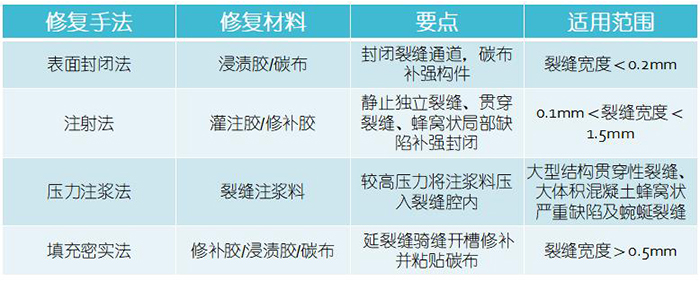

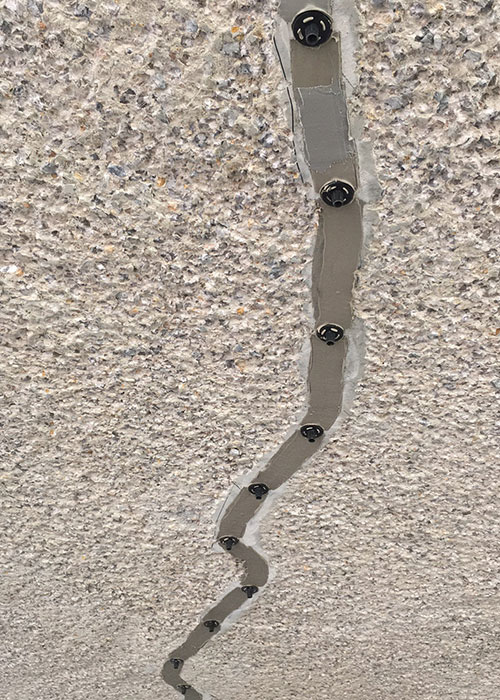

加固工法——裂缝修补技术

对混凝土构件而言,开裂只是承载力下降的表征和构造性反应,非导致承载力下降的实质原因,不能通过单纯裂缝修补恢复承载力。

为什么要修补裂缝?

1.避免介质侵蚀钢筋,提高防水防渗能力。

2.保持结构构件完整性,改善结构外观。

3.消除裂缝对人的心理压力。




本文链接  http://www.shhorse.com/Article/cghjglbjjg_1.html

(本文系悍马加固材料原创,转载请注明出处, 并于本人联系,如有侵权,后果自负。)

此文关键字: 加固类别 加固工法
