T.1  适用范围

T.1.1  本方法适用于合成纤维改性混凝土弯曲韧性的表征值——弯曲剩余强度指数的测定。

T.1.2  本方法也可用于合成纤维改性砂浆弯曲剩余强度指数的测定。

T.2  试验装置

T.2.1  本试验采用的试验机宜为螺杆传动式或液压式试验机，其变形控制可采用开环控制系统。

T.2.2  试件的钢底板应采用不锈钢制作，其尺寸应为100mm×12mm×350mm。

T.2.3  加荷装置应采用三分点加荷方式的试验架。

T.2.4  挠度测量装置应设计成直接测得纯挠度的测量系统（图T.2.4）。若有条件，可将荷载与挠度的输出信号经放大器与x–y记录仪相连接，直接绘制荷载–挠度曲线。

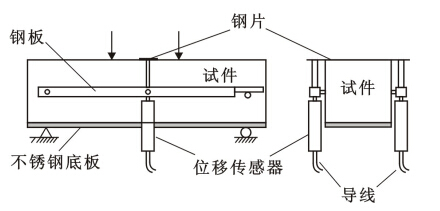

图T.2.4  弯曲试验挠度测量示意图

T.3  试件

T.3.1  试件形式、尺寸及数量应符合下列规定：

    1  试件截面尺寸应为100mm×100mm，试件长度应为350mm，并应设计成梁式试件。梁的计算跨度应为300mm。每组试件不应少于10个。其中5个做抗折强度试验；另5个做本试验。

T.3.2  试件的混凝土强度等级，应按试验设计确定，但不得低于C25。

T.3.3  合成纤维的分布应通过采取正确的投料、浇注和震捣方法，使纤维在混凝土拌合过程中呈方向不规则的均匀分布。

T.3.4  混凝土试件应经7d的标准养护，然后按一般要求养护至第28天进行试验。

T.4  试验步骤

T.4.1  在量测试件尺寸后，将12mm厚的不锈钢垫块垫放于梁式试件的底部。

T.4.2  在试验机中安装带垫板的梁式试件及加荷装置。然后以（0.5±0.1）mm/min的加荷速率施加荷载，直至挠度达到0.20mm。此时，若试件已开裂，即可卸载，并取掉不锈钢垫板。若试件开裂不在三分点内，则该试件的试验结果无效。

T.4.3  对取掉钢垫板的梁式试件，以0.1mm/min的加荷速度继续进行加荷，测得剩余荷载–挠度全曲线。

T.4.4  在剩余荷载–挠度全曲线上，以量尺在图上找出对应于挠度为0.5mm、0.75mm、1.0mm及1.25mm的各荷载值（单位为N），并用公式（T.4.4）求取这4个荷载值的平均值：

                  P_r＝（P_0.5+P_0.75+P_1.0+P_1.25）/4      （T.4.4）

T.4.5  按式（T.4.5）计算该梁式试件的剩余强度值f_r，并精确至0.01Mpa:

                           f_r＝P_rl / bh²        （T.4.5）

式中：l ——梁式试件跨度；

  b和h——分别为梁宽和梁高。

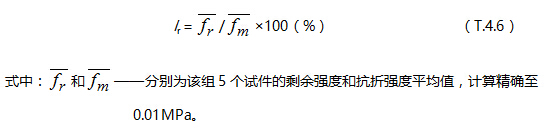

T.4.6  根据本试验结果及抗折强度试验结果，可按下式计算该组梁式试件的弯曲剩余强度指数I_r值：

上一篇 附录S  聚合物改性水泥砂浆体和灌浆料浆体抗折强度测定方法

下一篇 附录U  锚固承载力检验方法

原文链接http://www.shhorse.com/Article/flthcdxwgxh_1.html

（本文系悍马加固材料原创，转载请注明出处，并于本人联系，如有侵权，后果自负。）
