【悍马案例】浴火重生的上体绿瓦大楼

文章出处:悍马加固材料人气:18发表时间:2021-06-22 15:17:00【

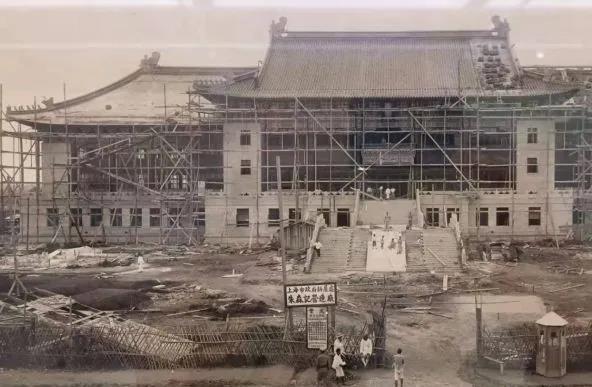

绿瓦大楼建造时图


上海体育学院绿瓦大楼(下文简称绿瓦大楼)位于上海市杨浦区清源环路650号上海体育学院校区内,由著名建筑设计师董大酉等人设计,朱森记营造厂承建,1930年7月动工,1933年10月竣工,投资约78万元。



董大酉先生规划城市蓝图(左一)(资料照片)


绿瓦大楼为传统复兴风格的四层宫殿式建筑,外型处理变化多样,平面为左右前后对称式布置,斩假石外墙面、绿琉璃瓦单檐庑殿屋顶、红圆柱、彩绘斗拱、月台栏杆、麻石台阶、丹陛等等,整个建筑气势宏伟,美观大方。

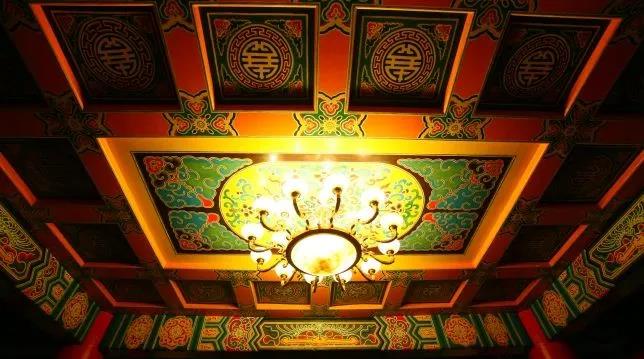

绿瓦大楼旧饰


建筑坐北朝南,高约31.4米,通宽约93米,通深约66米,占地面积3063平米,建筑面积8982平方米,为钢筋混凝土结构。原为旧上海特别市政府,今为体育学院办公楼。1989年9月25日被上海市人民政府以“旧上海特别市政府”名义列入上海市第五批文物保护单位。


历尽沧桑


1937年8月,战火弥漫。在那段岁月里,绿瓦大楼被轰炸、被占领,饱受凌辱——大楼北侧孙中山铜像被推倒;墙壁上被日本侵略者写下了“占领”字样;东侧门楣上的石雕被切割下来运至日本,成为宫崎县一座所谓“和平塔”的一块基石......

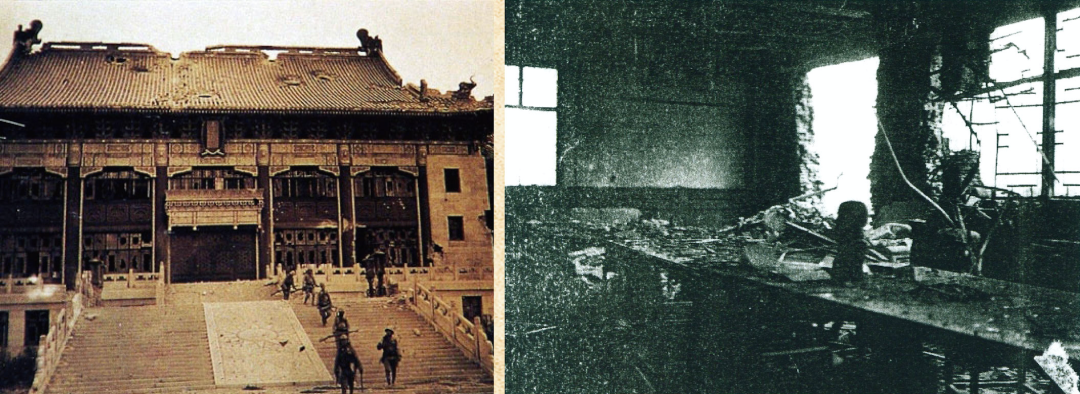

战时的大楼


战争结束后 ,江湾繁华不再,绿瓦大楼宛如一个被搁置的旧梦,饱尝荒芜与寂凉。

沧桑巨变,红日新生。1956年7月,时任国务院副总理兼国家体委主任的贺龙元帅来到上海,亲自选定清源环路650号为上海体育学院新校址。从此,这幢饱经风霜的旧上海市政府大楼被体院师生亲切地唤作“绿瓦大楼”(楼顶琉璃瓦为绿色)。


至2016年,历经沧桑的绿瓦大楼已经“八十有三”,一身“伤病”,需要一次彻底的“治疗”。

治病之前,先要体检,搞清楚病因。经回弹法及钻芯法实测,大楼各层梁柱构件混凝土强度等级为C18,表面碳化深度约为53mm~91mm。采用里氏硬度标准实测各层构件钢筋抗拉强度推定值最小为413MPa,实际钢筋强度满足HPB235级热轧钢筋强度(370MPa)的要求。

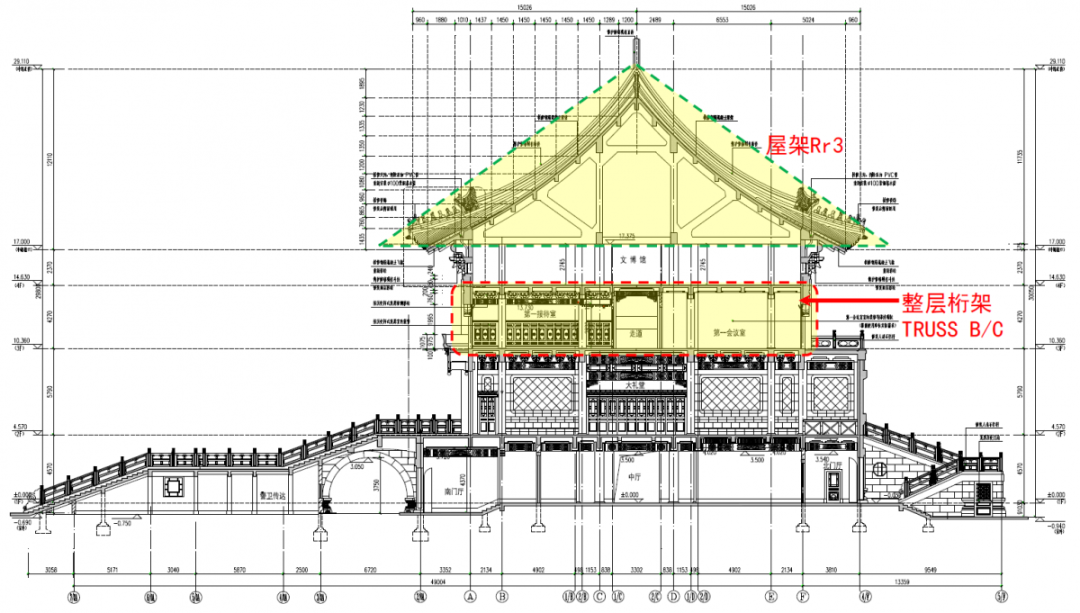

总体结构设计


不考虑地震作用,结构承载力验算表明,大楼大部分柱、梁、楼板、承重砖墙、桁架、屋架及地基基础承载力能满足国家相关规范要求。但按7度、丙类抗震、后续使用年限为30年的要求对大楼抗震验算表明,目前大楼抗震性能不能满足国家现行规范对A类建筑的要求,需要在不破坏文物的情况下,采取措施以提高房屋整体抗震性能。

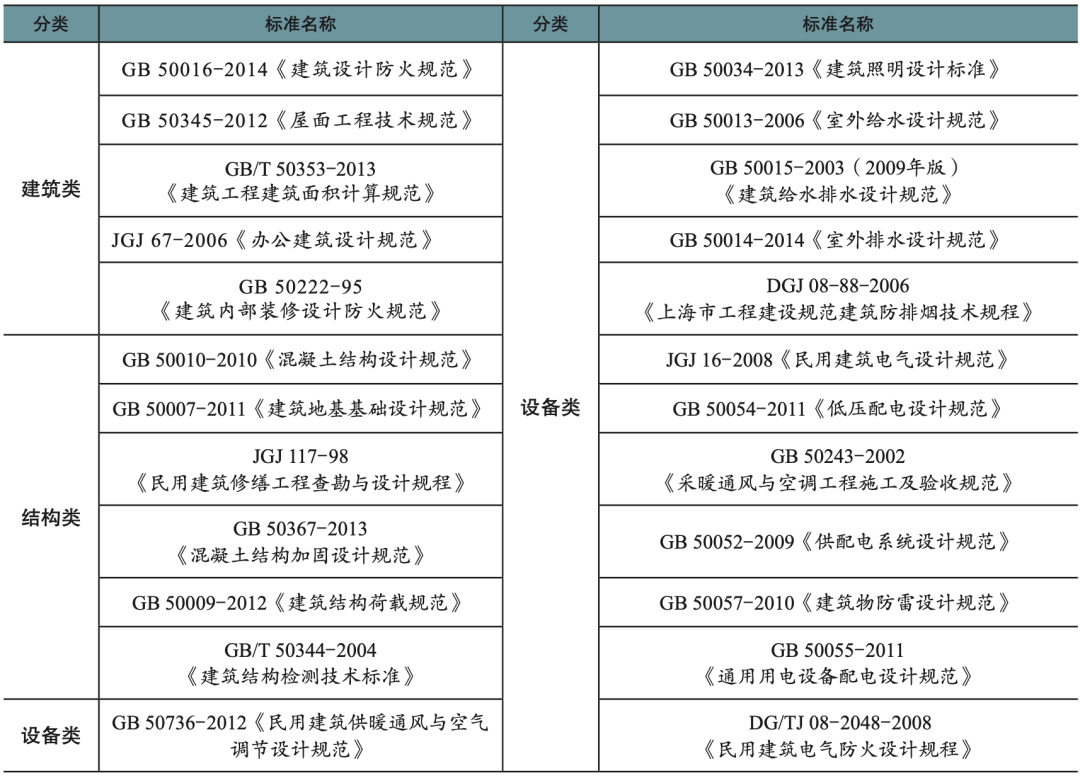

此外,主楼及翼楼还存在钢筋锈胀渗水、彩绘脱落、取暖通风等不符合国家现行规范的情况。根据检测结果,施工人员按照国家相关标准,对大楼进行瓦片更换,彩绘恢复,给排水、电力、暖通、消防系统更新,防水、防潮系统完善,结构补强、加固,白蚁防治和周边环境整治等修缮工作。

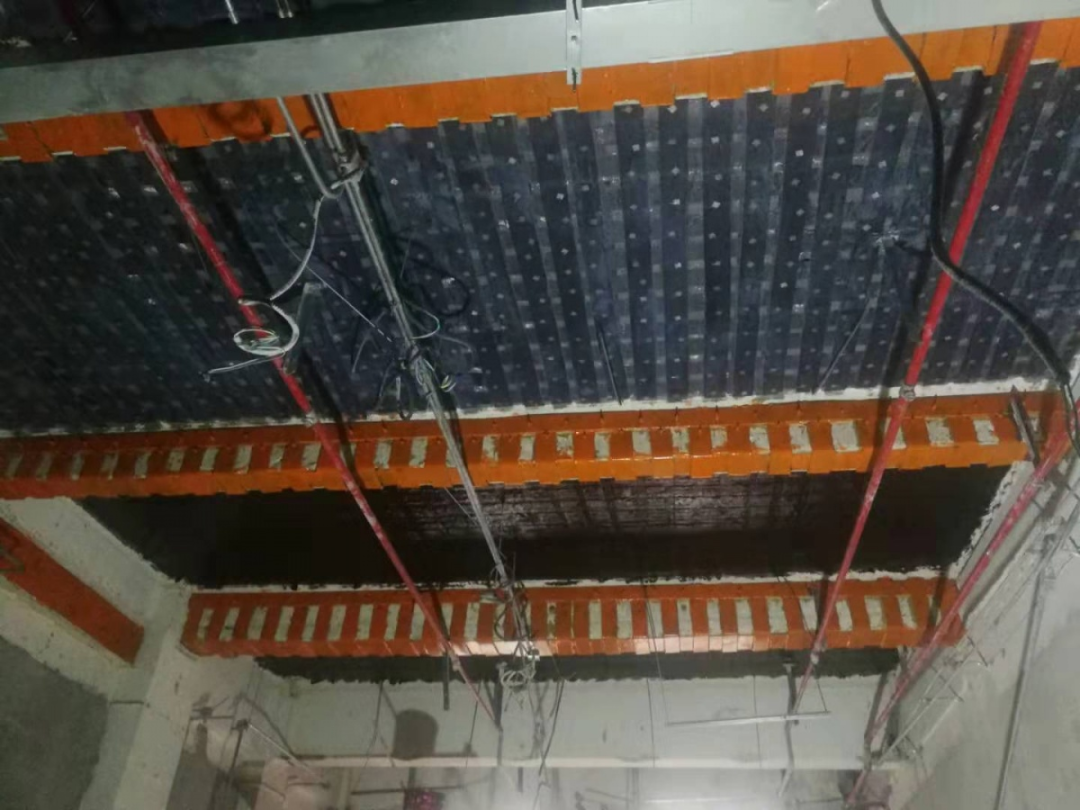

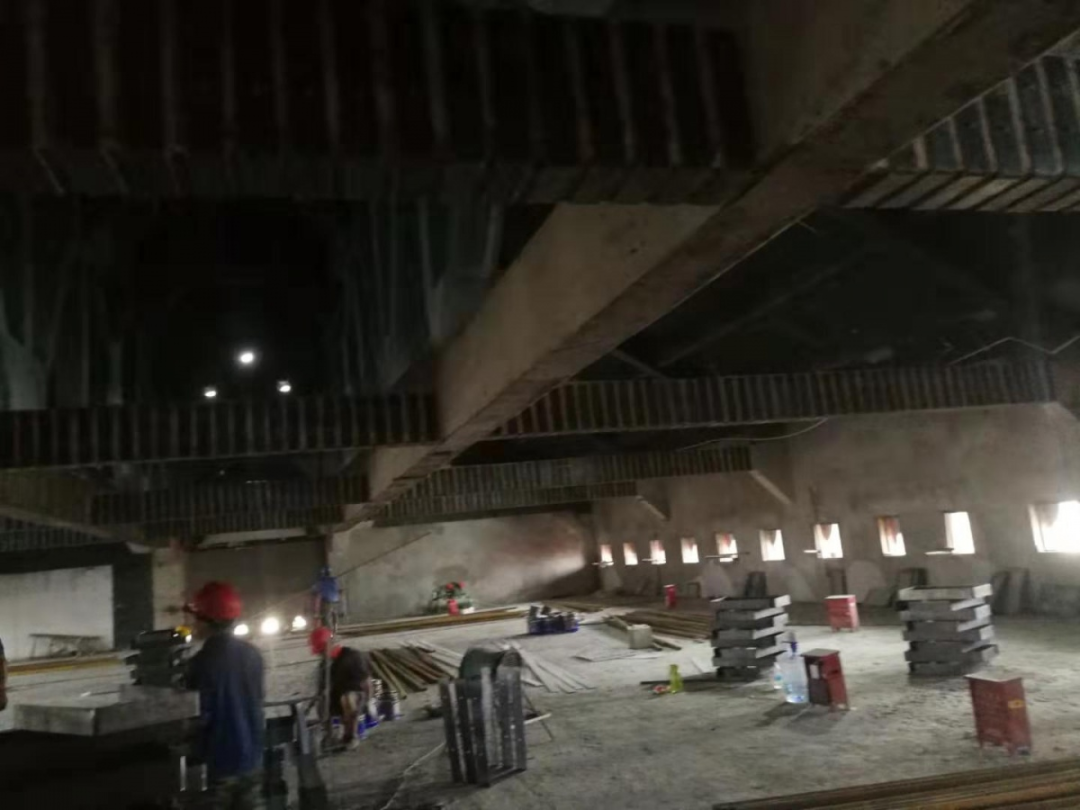

地下室顶板加固

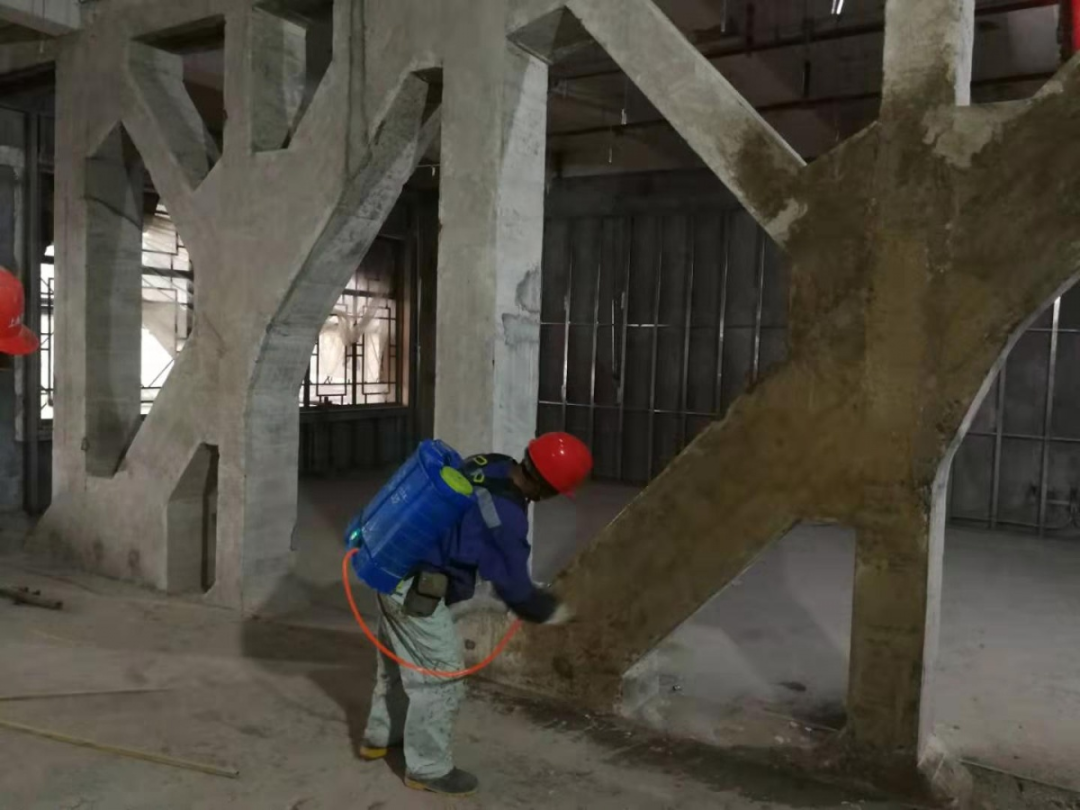

三层桁架修缮



屋面桁架加固

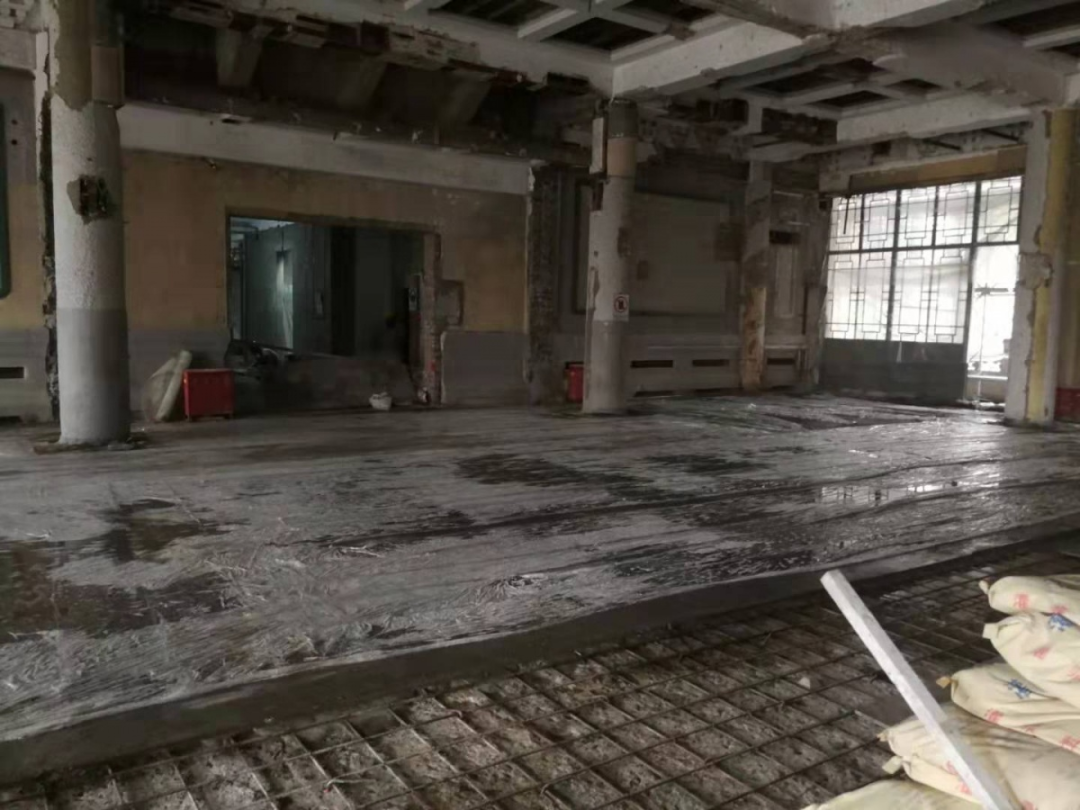

大礼堂地面修缮


在本次修缮项目中,使用了粘贴碳纤维材料 、植筋、粘钢等加固方式,助力绿瓦大楼焕发生机。


▲修缮后的绿瓦大楼

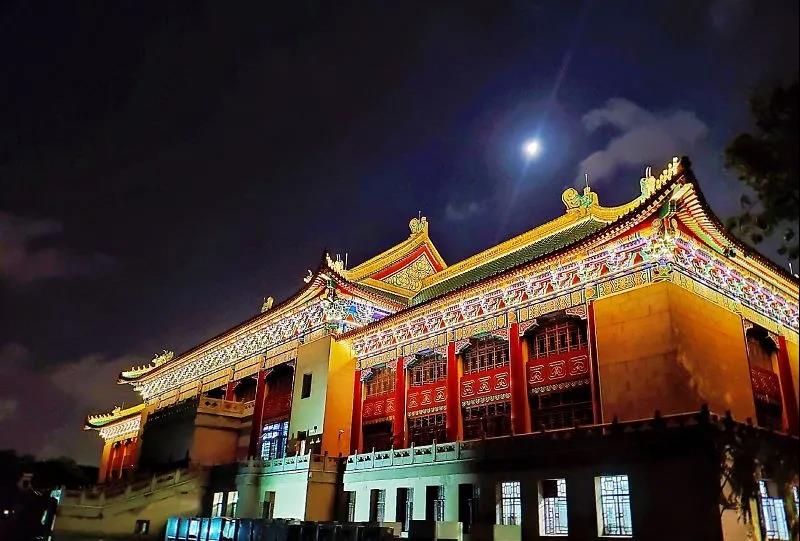

▲中秋月圆之夜


80余载光阴如水
“她”静伫于此
历经岁月洗礼
愈显绝代风华
