混凝土建筑物由于设计、施工和管理运行等方面的原因，如受空蚀、磨蚀、冲刷、冻融、水化学侵蚀或机械撞击等因素作用而导致表层破坏的处理措施。

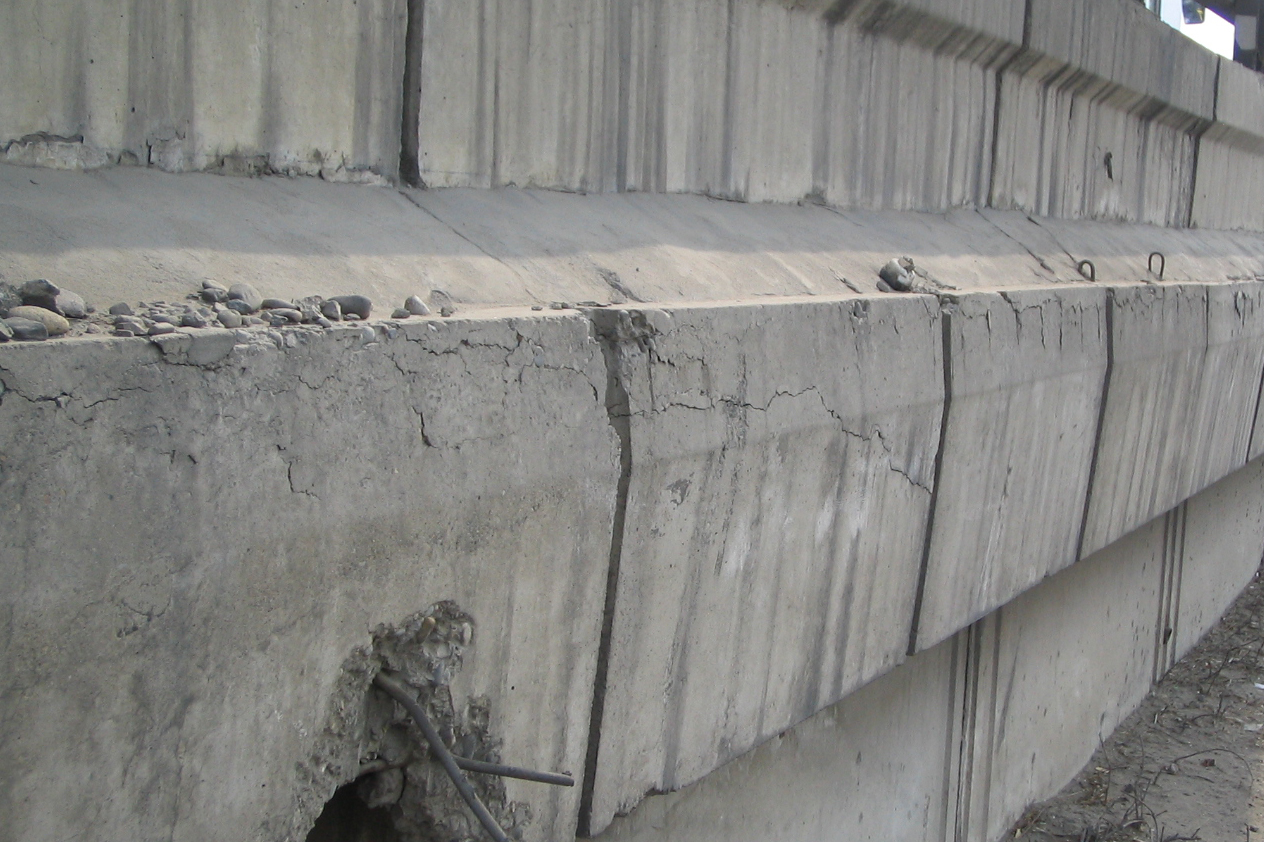

破坏现象由于不同部位的表层与外界接触的条件不一样，因而破坏原因和现象也不同。过水面常见的破坏现象是出现麻面、骨料乃至钢筋外露、疏松脱壳和出现沟坑等；水位变化区及与水经常接触的部位常见的破坏现象是疏松脱壳或成块脱落；非过水面常见的破坏现象是裂缝和成块脱落等。

处理措施:首先是针对表层混凝土破坏的原因，采取处理措施，如破坏是因为水流边界条件不好，应主要采取改善水流边界条件的措施；破坏是因为闸门运行方式不合理，应主要采取改善运行方式的措施；破坏是由撞击引起，应采取避免撞击的措施。

对已破坏部位进行修补的主要方法如下:

①基面处理：根据破坏现象和修补方法的不同，可分别采用凿毛、凿槽、清除已破坏混凝土等方法。清除已破坏混凝土时，又可根据破坏程度和部位，分别选用人工凿除、人工结合风镐凿除、小型爆破结合人工凿除、钻排孔人工打楔凿除或机械切割凿除的方法。

②修补方法：

对于破损混凝土表面的裂缝，可用以下方法处理：

1)表面封闭修补法
利用混凝土表层微细独立裂缝或网状裂纹的毛细作用吸收低粘度且具有良好渗透性的裂缝封闭修补胶液封闭裂缝通道，提高结构的耐久性。对有防渗要求的结构部位，还应在裂缝表面粘贴玻璃纤维布（GF布）或碳纤维布（CF布）以增强封护作用
适用条件：裂缝宽度w<0.2mm
2)灌缝胶注射修补法

以一定的压力将低粘度、高强度的高分子聚合物裂缝灌缝胶注s射入裂缝内，胶液固化后将开裂两侧的混凝土连接成结构整体；胶液还能进一步渗透到裂缝周围的混凝土毛细缝隙中，形成较宽的加固带，并能沿着钢筋走向渗透，保护钢筋和增加钢筋与混凝土的粘合力，起到对裂缝修复并对结构局部增强并提高耐久性的作用
适用条件：0.1mm≤ w ≤1.5mm的静止型独立裂缝、贯穿性裂缝以及蜂窝状混凝土局部缺陷的补强和封闭

3)压力注浆修补法

在一定的时间内，以较高的压力将修补裂缝的超细无收缩水泥注浆料、改性聚合物水泥注浆料及不回缩微膨胀水泥注浆料压入裂缝腔内，填实混凝土结构裂缝空间形成结构整体
适用条件：w ≥0.15mm的静止型裂缝、大型结构的贯穿性裂缝、大体积混凝土的蜂窝状严重缺陷以及深而蜿蜒的裂缝

4)填充密封修补法

在构件表面沿裂缝走向骑缝凿出或切出槽深和槽宽分别≮20mm和15mm的U型构槽，然后用改性环氧树脂或弹性填缝材料充填，并粘贴碳纤维布封闭其表面；当为活动裂缝时，槽宽按15mm+5 t max（t为裂缝最大宽度）确定。
适用条件：w ≥0.5mm的活动裂缝和静止裂缝

其他破坏现象的修补方法一般均需清除已破坏混凝土，再用混凝土或其他材料回填整平。

修补的具体方法是：当修补面积较大，深度大于20cm时，可采用普通混凝土（包括膨胀混凝土和干硬性混凝土）、喷混凝土、压浆硅粉混凝土或真空作业混凝土回填；深度在5～20cm，可采用喷混凝土或普通混凝土回填；深度在5～10cm时,可采用普通砂浆或喷浆（素浆或挂网）填补；深度在5cm以下时，可采用预缩砂浆、干硬性砂浆、环氧砂浆或喷浆填补。当修补面积较小，深度大于10cm时，可用普通混凝土、聚合物混凝土或环氧混凝土回填；深度小于10cm时，可用预缩砂浆或环氧砂浆填补；深度在5mm左右的低凹小缺陷,也可用环氧石英膏填补。对修补面积不大并有特定要求的部位，可采用钢板衬护或其他材料镶补的方法。

然后用改性环氧树脂或弹性填缝材料充填，并粘贴GF布或CF布封闭其表面；当为活动裂缝时，槽宽按15mm+5 w max确定。
适用条件：w ≥0.5mm的活动裂缝和静止裂缝
