--表面处理的重要性--

基材表面处理就是在用料涂装前对被涂物件表面进行的一切准备工作，这是涂料施工的第一道工序也是最基础的工作。基材表面在被涂覆前的处理，直接关系到整个涂装体系的防腐蚀性能和防护寿命。

通过长期的实践证明：许多防护体系提早失效，其原因的70%以上是由于前处理不当引起的。英国钢铁研究协会曾经对2层红丹油性底漆+2层油性面漆的涂层体系在工业大气环境下进行曝晒试验，得出了相关的各种因素对涂层体系保护寿命影响的关系。

通过分析涂层质量的影响因素和所占比例可以得出，基材处理的质量对保护寿命的影响最大，占比达到49.0%。说明基材表面处理对整个油漆涂装系统而言有着非凡的意义。

--基材处理的作用--

1. 提高涂层对材料表面的附着力根据吸附理论，物理吸附强度与距离的六次方成反比，所以涂料应该与基材有充分的浸润才能形成良好的涂膜附着。浸润是在接触表面上发生的，与不同物体间不同的内聚能和表面张力有关。当接触角越小时，涂料与基材越能充分浸润，产生良好的附着力。

通常清洁的钢铁表面的表面张力比任何涂层的表面张力都要高，因而可以较好地被涂料润湿。而当基材上附着一些油污、油脂时，这些污染物会使表面张力变得非常低，从而使涂层不能充分润湿基材，导致附着不好，其后果会造成涂膜整片脱落或产生各种外观缺陷，所以涂装前必须将基材表面的污染物彻底清除干净。

2. 提高涂层对金属基体的防腐蚀保护能力钢铁生锈以后，锈蚀产物中含有很不稳定的铁酸，它在涂层下仍会使锈蚀扩展和蔓延，导致涂层迅速破坏而丧失保护功能。如果经过除锈处理后再涂装，那么涂层保护的可靠性会大幅度提高。近年来虽然出现了一些不需对基材除锈的带锈涂料，但到目前为止带锈涂料的长期可靠性仍然缺少保证。

3. 提高基体表面的平整度铸件表面的型砂、焊渣及铁锈等都会严重影响涂层的外观，必须通过喷砂、打磨等方法除去；粗糙表面涂漆后，涂层的光泽会受到表面凹凸不平的影响而变得暗淡无光，所以，对装饰性要求很高的被涂物必须要首先通过表面处理的方法使表面变得平整。

--基材处理需要达到的条件--

为了得到更好的涂层性能，我们必须重视对基材表面的预处理，它的好坏不仅关系到能否直接涂刷在物体表面，还极大的影响着涂层的附着力、外观、耐湿性等性能，能否有效阻止锈蚀在涂层下方的蔓延。

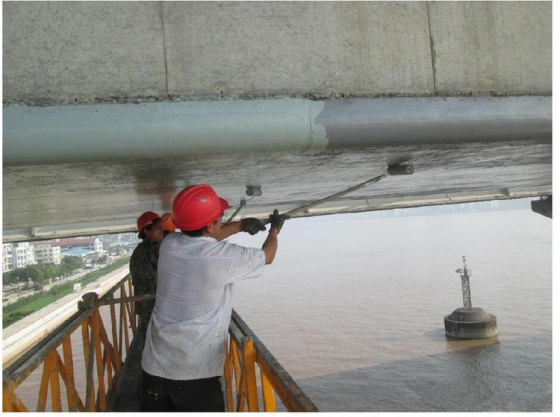

（1）基材一般要求是混凝土预制板、水泥砂浆或混合砂浆抹面、水泥石棉板、清水砖墙等。基材应是坚实平整光滑，不应有裂缝、麻面、起皮和起砂。砂浆面抹光要用水刷带过，表面略麻，便于与基材粘结，如果砂浆表面压的过于光滑则涂层容易出现起皮等缺陷。

（2）基材表面必须坚固无疏松、脱皮、起壳、粉化等现象；基材表面的泥土、灰尘、油污、旧涂层、广告等杂物脏迹，必须洗净清除。基材的油污应用有机溶剂擦净。

（3）砂浆、混凝土基材要求含水率10%以下，PH值在10以下。墙面保护期一般为：现抹砂浆墙面夏季7天以上，冬季14天以上；现浇混凝土墙面夏季10天以上，冬季20天以上。

（4）基材要求平整，但又不能太光滑。孔洞和不必要的沟槽应提前进行修补。
