结构施工图怎么看?

文章出处:悍马加固材料人气:186发表时间:2018-06-15 15:36:00【

钢筋图纸上表示有几种:

1.梁(主、次梁、地梁、圈梁)。

2.柱(受力柱、构造柱)。

3.板(单向板、双向板),一般单向板我们很少接触。

结构施工图

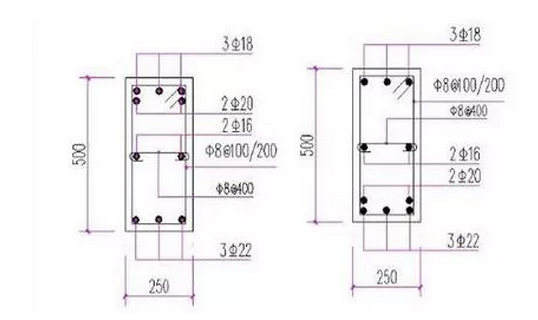

一、梁的表示方法

1.梁上主筋和梁下部筋的表示:

1)3Ф22;3Ф20表示上部钢筋为3Ф22,下部钢筋为3Ф20。

2)2Ф12;3Ф18 表示上部钢筋为2Ф12,下部钢筋为3Ф18。

3)4Ф25;4Ф25 表示上部钢筋为4Ф25,下部钢筋为4Ф25。

4)3Ф25;5Ф25 表示上部钢筋为3Ф25,下部钢筋为5Ф25。

2.梁上部钢筋表示方法(标在梁上支座处):

1)2Ф20 表示两根Ф20的钢筋,通长布置,用于双支箍。

2)2Ф22+(4Ф12)表示2Ф22为通长,4Ф12架立筋,用于四肢箍。

3)6Ф25 4/2表示上部钢筋上排为4Ф25,下排为2Ф25。

4)2Ф22+2Ф22表示只有一排钢筋,两根在角部,两根在中部,均匀布置。

3.梁腰中钢筋表示方法:

1)G2Ф12表示梁两侧的构造钢筋,每侧一根Ф12。

2)G4Ф14表示梁两侧的构造钢筋,每侧两根Ф14。

3)N2Ф22表示梁两侧的抗扭钢筋,每侧一根Ф22。

4)N4Ф18表示梁两侧的抗扭钢筋,每侧两根Ф18。

钢筋

4.梁下部钢筋表示方法(标在梁的下部):

1)4Ф25表示只有一排主筋(即受力筋),4Ф25全部伸入支座内。

2)6Ф25 2/4表示有两排钢筋,上排为2Ф25,下排为4Ф25,全部伸入支座。

3)6Ф25(-2)/4表示有两排钢筋,上排为2Ф25,不伸入支座,下排为4Ф25,全部伸入支座。

4)2Ф25+3Ф22(-3)/5Ф25表示有两排钢筋,上排为5根,2Ф25,伸入支座,3Ф22,不伸入支座,下排为5Ф25,通长布置,全部伸入支座。

二、箍筋的表示方法

1.Ф10@100/200(2)表示箍筋为Ф10,加密区间为100,非加密区间为200,全为双支箍。

2.Ф10@100/200(4)表示箍筋为Ф10,加密区间为100,非加密区间为200,全为四支箍。

3.Ф8@100(2)表示箍筋为Ф8,全为双支箍。

4.Ф8@100(4)/150(2)表示箍筋为Ф8,加密区间为100,且全部用于四肢箍,非加密区间为200,且全部用于双支箍。

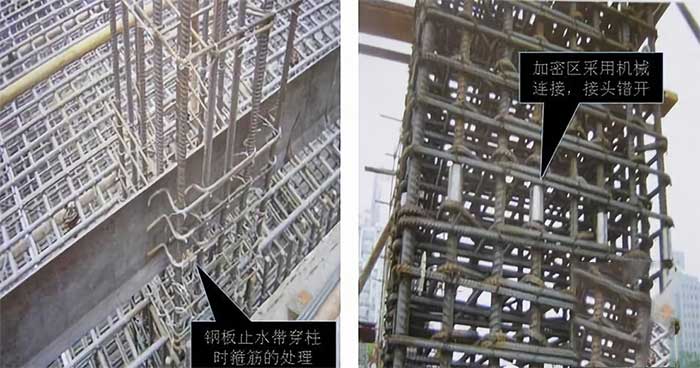

钢筋

三、常用构件代号(部分)

板:B  屋架:WJ

屋面板:WB  框架:KJ

楼梯板:TB  钢架:GJ

盖板或沟盖板:GB  支架:ZJ

墙板:QB  柱:Z

梁:L  框架柱:KZ

框架梁:KL  基础:J

屋面梁:WL  桩:ZH

吊车梁:DL  梯:T

圈梁:QL  雨篷:YP

过梁:GL  阳台:YT

连系梁:LL  预埋件:M-

基础梁:JL  钢筋网:W

楼梯梁:TL  钢筋骨架:G
