建筑工程碳纤维加固技巧

文章出处:悍马加固材料人气:303发表时间:2018-01-21 09:49:00【

建筑工程碳纤维加固技巧

1.碳纤维加固结构构件技术原理

外贴纤维增强复合材料加固混凝土技术是通过在混凝土结构外部粘贴纤维增强复合材料片材,通过二者协同受力,达到加固目的。碳纤维材料具有高强度、高弹性模量、重量轻及耐腐蚀性好等特点,其抗拉强度是普通钢筋的十倍左右,弹性模量略高于普通钢筋的弹性模量。加固修复混凝土结构所有碳纤维材料主要为两种:碳纤维材料与配套树脂。其中碳纤维的抗拉强度为建筑钢材的十倍,而弹性模量与钢材相当,某些(如高弹性)碳纤维的弹性模量甚至在钢材的两倍以上,且施工性能与耐久性良好,是一种很好的加固修复材料;配套树脂则包括底层树脂、找平树脂及粘结树脂,前两者的作用是为了提高碳纤维的粘结质量,而后者的作用则是使碳纤维与混凝土能够形成一个复合性整体,并且共同工作,提高结构构件的抗弯、抗剪承载力,达到对结构构件进行加固、补强的目的。

2.采用碳纤维布加固具有的优点:

采用碳纤维布加固结构具有高强的优点。由于碳纤维材料优异的物理力学性能,在加固修补混凝土结构中可以提高混凝土结构及构件的承载力和延展性,改善其受力性能,达到加固修补的目的。施工便捷,工效高,无湿作业,不需大型施工机具,施工占用场地少。根据有关统计资料,同为粘贴加固工法,粘贴碳纤维材料是粘贴钢板施工工效的4-8倍。具有较好的耐腐蚀性能及耐久性。试验表明,碳纤维材料加固混凝土结构有良好的耐腐蚀性和耐久性,可以抗御建筑物经常遇到的酸、碱、盐对结构物的腐蚀。适用面广。粘贴碳纤维材料加固修补混凝土结构可适用于各种结构类型(如建筑物、构筑物、桥梁、隧道等)、各种结构形状(如矩形、圆形、曲面结构等)、各种结构部位(如梁、板、柱、节点、拱、壳、墩等)的加固修补,且不改变结构形状,这是目前任何一种结构加固方法所不可比拟的。尤其重要的是,对于一些大型桥梁桥墩、桥梁、桥板以及隧道、大型筒体及壳体结构工程等,采用旧的加固手段几乎无法实施,而采用该项加固技术都能顺利解决,施工质量易保证。由于碳纤维材料是柔性的,即使被加固的结构表面不是非常平整也基本可以达到100%的有效粘贴率,而粘贴钢板则很难达到100%的有效粘贴面,相应的验收标准也只要求其达到70%就可以了。碳纤维材料质量轻且薄,粘贴后每平方米重量不到1.0kg,粘贴一层的厚度仅1.0mm左右,加固修补后基本不增加原结构自重及原构件尺寸。

3.碳纤维材料在结构加固方面的运用

3.1碳纤维材料结构加固适用范围

碳纤维材料适用于各种结构类型、各种结构部位的加固修补,如梁、板、柱、屋架、桥墩、桥梁、烟囱、筒体、壳体等结构;另外,砖砌体的某些力学性能也可以用碳纤维进行加固。具体说来可以但不限制于:利用碳纤维加固公路桥敦结构、对既有钢筋混凝土烟囱的加固;构件抗弯加固、梁柱构件的抗剪加固、混凝土柱子牛腿断裂加固、砌体的抗震加固、承载力不足加固、楼宇增层加固、框架柱轴压比超限加固、楼板开裂加固、剪力墙开洞加固、楼面荷载增大加固、桥梁断裂、旧桥大修加固和水塔加固等等。

3.2碳纤维片材加固修复混凝土结构规范

采用粘贴碳纤维片材加固混凝土结构时,应通过配套粘结材料将碳纤维片材粘贴在一起,使碳纤维片材承受拉力,并与混凝土变形协调,共同受力。

3.3碳纤维片材可采用下列方式对混凝土结构构件进行加固:

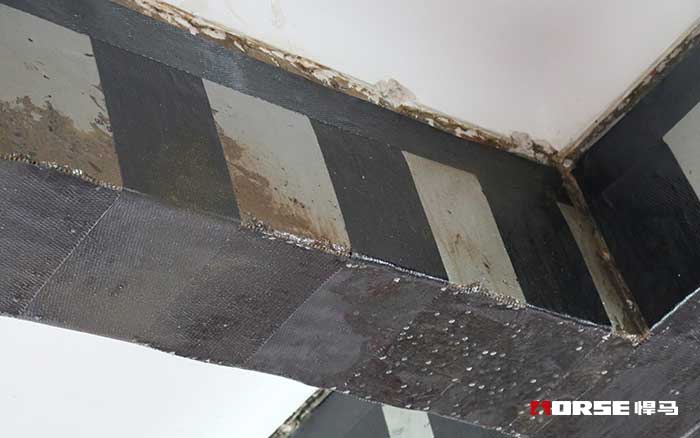

在梁、板构件的受拉区粘贴碳纤维片材进行受弯加固,纤维方向与加固处的受拉方向一致;采用封闭式粘贴、U形粘贴或侧面粘贴对梁、柱构件进行受剪加固,纤维方向宜与构件轴向垂直;采用封闭式粘贴对柱进行抗震加固,纤维方向与柱轴向垂;当有可靠依据时,碳纤维片材也可用采用其它形式或其它受力状况的混凝土结构进行加固;采用粘贴碳纤维片材加固混凝土结构时,应按国标现行有关标准采用以概率理论为基础的极限状态设计法进行承载能力极限状态计算和正常使用极限状态验算;钢筋和混凝土材料,根据检测得到的实际强度,按国标现行有关标准确定其相应的材料强度设计指标;碳纤维片材应根据构件达到极限状态时的应变,按线弹性应力应变关系确定其相应的应力;碳纤维片材应取生产厂提供的不小于95%保证率的极限抗拉强度作为抗拉强度标准值;当采用粘贴碳纤维片材对结构或构件进行加固时,应考虑加固后对结构中其它构件或构件的其它性能可能产生的影响;采用粘贴碳纤维片材进行结构加固时,宜卸除作用在结构上的活荷载。如不能在完全卸载条件下进行加固,应考虑二次受力的影响;在受弯加固和受剪加固时,被加固混凝土结构和构件的实际混凝土强度等级不应低于Cl5。采用封闭粘贴碳纤维片材加固混凝土柱时,混凝土强度等级不应低于C10。

4.结语

随着碳纤维加工技术的普及,我国各种应用占碳纤维率需求比例不断上升,从这个角度上已预示了碳纤维在工程的广阔应用前景,也许在未来人类社会在材料应用上会从钢铁时代进入到一个碳纤维材料应用的时代。
