一、粘钢加固设置附加锚栓有什么优点?

通过螺栓的紧固与锁键，大幅度提高钢板的抗剥离能力和抗疲劳能力，可用于动荷为主的构件加固。

二、框架结构边缘梁、边缘板负弯距承载力不足如何加固?

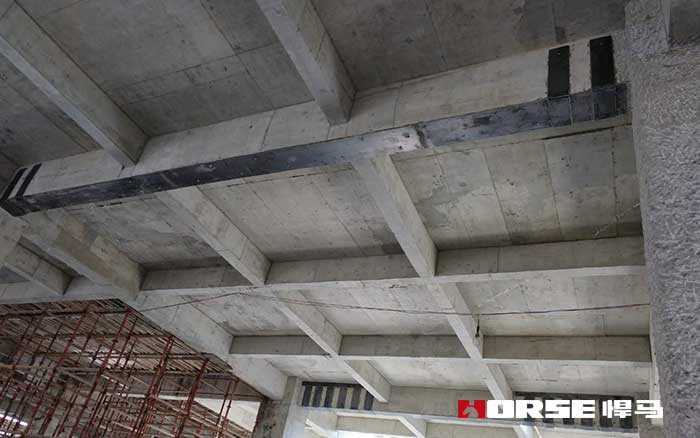

解决问题的关键在于如何实现端部可靠的锚固。此时不宜采用碳纤维加固，可用粘钢加固，方法如下：

1.钢板前端焊接等强钢筋，在柱上或梁上钻好孔，深度不宜小于15d，粘贴钢板的同时锚固钢筋。

2.在柱上或梁上设置好锚板或钢围套，将钢板与之焊接，然后将结构胶灌入或塞入粘贴部位。

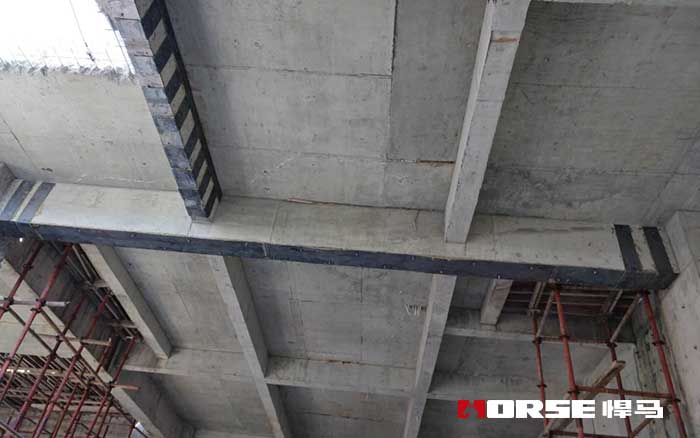

三、U型钢箍板抗剪加固，能否施加预应力?

可在箍板端部焊接螺杆，用千斤顶张拉螺杆或扭矩扳手拧紧螺母建立预应力，以减少剪应力滞后。

四、除强度外，粘碳纤维胶还应具有什么特点?

施工单位总是希望碳纤维胶固化的尽可能快，以便尽快进行下一道工序。其实，碳纤维加固质量很大程度上取决于胶浸润布的程度，在某种意义上有效浸润、充盈比胶强度高几兆帕更为重要。尽管碳纤维胶黏度较低、纤维布也较薄，但纤维束由众多细密的单丝组成，保证一定持续浸润、渗透的时间是必要的。25℃时，胶摊涂到布上后，凝胶固化时间宜大于2小时。

五、除强度外，粘钢胶还应具有什么特点?

高触变性，夏季施工不易流淌，冬季施工易于摊涂。

六、锚栓如何分类?适用范围有什么不同?什么是非结构构件?

A、按照工作原理、构造、尺寸不同，锚栓可分为膨胀型锚栓、扩底型锚栓、定型化学锚栓和化学植筋。

B、锚栓应用范围可分为以下三类。

Ⅰ、非结构构件的锚固

Ⅱ、设防烈度≤6，结构构件、非结构构件的锚固。

Ⅲ、设防烈度≤8，结构构件、非结构构件的锚固。

其中膨胀型锚栓、扩底型锚栓仅适用于(Ⅰ);定型化学锚栓适用于(Ⅰ、Ⅱ);化学植筋适用于(Ⅰ、Ⅱ、Ⅲ)。

C、按照《建筑抗震设计规范GB50011-2001》3.7条，非结构构件指受损后一般不直接造成严重后果的构件。包括建筑非结构构件(女儿墙、高低跨封墙、雨篷、贴面、顶棚、围护墙、隔墙、吊顶、广告牌、储物柜等)和建筑附属设备(电梯、照明、通信设备、管道、采暖、通风、消防、天线等)。

七、加固设计中承载力验算应注意什么?

加固设计应作到治标治本，例如：因不均匀沉降引起的构件损伤，对构件加固之前，显然应该先加固地基。承载力验算应注意以下5点：

a、根据实际荷载、支撑情况、传力途径、边界条件确定计算简图。

b、考虑构件的龄期、损伤、缺点、锈蚀、腐蚀等因素确定有效计算截面。

c、考虑施工偏差、现有挠度、环境温度引起的附加应力。

d、考虑新加部分的应力滞后因素，乘以适当的折减系数。

e、若新加部分重量较大(超过建筑总重量的10%)，应复核地基、基础的承载力。

八、素混凝土(岩石)中植筋应注意什么?

基材中配筋有利于锚筋荷载向更大的范围传递、分散，利于锚固力的提高。素混凝土(岩石)没有配筋，锚筋荷载全靠有限范围的混凝土(岩石)承受，此时混凝土(岩石)的强度高低、是否致密无裂缝对锚固力有决定性的影响。当设计充分利用钢筋强度时，应适当增加的锚固长度，具体锚固参数，宜通过现场试验确定。

九、粘贴和锚固时，粘接界面为什么宜干燥?

潮湿的界面对结构胶耐久粘接力有一定负面影响，所以粘接界面保持干燥。

十、植筋时如何确定钻孔孔径?对混凝土强度有什么要求?

钻孔孔径可按较钢筋直径大4∽10mm选取，小钢筋取低值，大钢筋取高值，孔径宜大不宜小。

除非设计锚固力较小，砼强度等级不宜低于C20，否则应采取附加措施。如增加锚固深度、加密箍筋等。

十一、基材中钢筋过密，难以成孔，可怎样解决?

基材中钢筋过密，难以成孔是植筋施工常遇到的难题，锚筋直径越大，问题越突出。例如25钢筋植筋，要求钻孔孔径大于30mm，但有时基材主筋净距仅28mm，造成不能成孔。此时可按照截面面积相等的原则，用2根18锚筋代替，钻孔孔径仅需22mm，就解决不能成孔的问题。但钻孔深度不应减少，应与原设计深度相同。

本文链接http://www.shhorse.com/Article/jzjgwtjnbd_1.html

（本文来源于网络，悍马加固整理报道，如有侵权，请联系删除。 另，转载请注明出处，否则后果自负。）
