变形缝包含:伸缩缝、沉降缝。
结构缝包含:变形缝和防震缝。

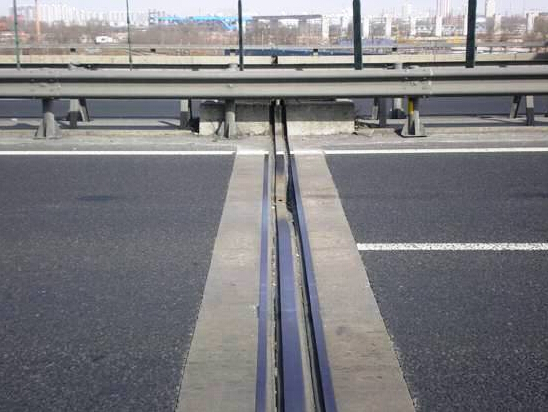

1.伸缩缝:
建筑伸缩缝也称为伸缩缝,是指为防止建筑物构件由于气候温度变化(热涨、冷缩),使结构产生裂缝或破坏而沿房屋长度方向的适当部位竖向设置的一条构造缝。伸缩缝是将基础以上的建筑构件如墙体、楼板、屋顶(木屋顶除外)等分成两个独立部分,使建筑物沿长方向可做水平伸缩。
2.沉降缝:
为防止建筑物各部分由于地基不均匀沉降引起房屋破坏所设置的垂直缝称为沉降缝。
当一幢建筑物建造在不同土质且性质差别较大的地基上,或建筑物相邻部分的高度、荷载和结构形式差别较大,以及相邻墙体基础埋深相差悬殊时,为防止建筑物出现不均匀沉降,以至发生错动开裂,应在差异处设置贯通的垂直缝隙,将建筑物划分若干个可以自由沉降的独立单元。沉降缝同伸缩缝的显著区别在于沉降缝是从建筑物基础到屋顶全部贯通。
3.温度缝:即伸缩缝。
4.施工缝:(construction joint)指的是在混凝土浇筑过程中,因设计要求或施工需要分段浇筑而在先、后浇筑的混凝土之间所形成的接缝。
施工缝并不是一种真实存在的“缝”,它只是因后浇筑混凝土超过初凝时间,而与先浇筑的混凝土之间存在一个结合面,该结合面就称之为施工缝。
5.诱导缝:诱导缝是上海地铁采用的一种方法,在原设置伸缩缝的地方作好防水处理,并在结构受力许可的条件下减少这部分(1m左右)位置上的结构配筋,有意削弱这部分结构的强度,使混凝土伸缩应力造成的裂缝尽量在这一位置上产生。
采用这一措施后,其他部位混凝土裂缝明显减少,这一方法虽有一定效果,但尚不能令人满意。根据上述情况,条文作了相应规定。
6.伸缩缝和后浇带的区别:
伸缩缝的设置距离一直是防水工程界关心的问题,目前就这一问题的探索和实践一直十分活跃,但尚未取得一致的看法。
国外对伸缩缝间距的规定有三种情况:
一是前苏联、东欧、法国等国家,规定室内和土中的伸缩缝间距约为30—40m,而英国规定处于露天条件下连续浇筑钢筋混凝土构造物最小伸缩缝间距为7m;
二是美国,没有明确规定伸缩缝的间距,而只要求设计者根据结构温度应力计算和配筋,自己确定合理的伸缩缝间距;
三是日本,虽有要求,如伸缩缝间距不大于30m,施工缝间距为9m,但设计人员往往按自己的经验和各公司的内部规定进行设计。
国内规定伸缩缝间距为30m,但由于地下工程的规模越来越大,而在城市中建设的地下工程工期往往有一定的要求,加上多设缝以后缝的防水处理难度较大,因此工程界采取了不少措施,如设置后浇带、加强带、诱导缝等,以取消伸缩缝或延长伸缩缝的间距。
后浇带是过去常用的一种措施,这种措施对减少混凝土干缩和温度变化收缩产生:的裂缝起到较好的抑制作用,但由于后浇带需待一定时间后才能浇筑混凝土,故对工期要求较紧的工程应用时受到一定限制。
加强带是工程界使用的一种新的方法,它是在原规定的伸缩缝间距上,留出lm左右的距离,浇筑混凝土时缝间和其他地方同时浇筑,但缝间浇筑掺有膨胀剂的补偿收缩混凝土。宝鸡、沧州、济南等地采用这种方法后,伸缩缝间距可延长至60—80m。哈尔滨在混凝土中采用掺FSl01外加剂措施后,伸缩缝间距达到80—100m。
从设置目的上来看:
伸缩缝: 未作防护建筑构件因温度和湿度等因素的变化会产生胀缩变形。为此,通常在建筑物适当的部位设置竖缝,自基础以上将房屋的墙体、楼板层、 屋顶等构件断开,将建筑物分离成几个独立的部分。该缝即称之为“伸缩缝”。
沉降缝:上部结构各部分之间,因层数差异较大,或使用荷重相差较大;或因地基压缩性差异较大,总之一句话,可能使地基发生不均匀沉降时,需要设缝将结构分为几部分,使其每一部分的沉降比较均匀,避免在结构中产生额外的应力,该缝即称之为“沉降缝”。
防震缝:它的设置目的是将大型建筑物分隔为较小的部分,形成相对独立的防震单元,避免因地震造成建筑物整体震动不协调,而产生破坏。
从设置要求上来看:
伸缩缝、防震缝基础部位可不断开;沉降缝基础部位必须断开;
施工缝:受到施工工艺的限制,按计划中断施工而形成的接缝,被称为施工缝。混凝土结构由于分层浇筑,在本层混凝土与上一层混凝土之间形成的缝隙,就是最常见的施工缝。所以并不是真正意义上的缝,而应该是一个面;
后浇带:在建筑施工中为防止现浇钢筋混凝土结构由于温度、收缩不均可能产生的有害裂缝,按照设计或施工规范要求,在基础底板、墙、梁相应位置留设临时施工缝,将结构暂时划分为若干部分,经过构件内部收缩,在若干时间后再浇捣该施工缝混凝土,将结构连成整体。
所以说施工缝和后浇带基本不属于同一范畴,关联在于设置后浇带会人为的形成施工缝。
