碳纤维浸渍胶的性能和寿命是被行业长期关注的一个话题，生产厂家、施工单位、设计人员和直接用户都很关注。看似普通的碳纤维浸渍胶，实际上起着浸渍纤维和粘结混凝土的双重作用，使纤维与基材牢牢地粘结在一起从而共同工作，守护建筑安全。那么今天，小悍就跟大家聊聊关于碳纤维浸渍胶性能和使用寿命的分析。
一、碳纤维浸渍胶胶体性能
在混凝土结构中，碳纤维浸渍胶在承重结构中的应用，虽然不是以胶体的形式出现，但是胶体的性能与粘结能力有非常高的相关性。例如：胶体拉伸强度高，其粘结强度也高；胶体的弯曲破坏呈韧性，则粘结的韧性也好。由于胶体的检验，不涉及被粘物的表面处理方式和粘结方式的影响问题，更能彰显其质量的好坏。与此同时，还可以判断出结构胶在选料、配方、固化条件和胶的性能设计与控制上是否存在欠缺和不协调的地方。
选择浸渍胶一定要看胶体性能，其中，弹性模量、伸长率、抗剪切三项指标都是非常重要的检测数据。国标要求弹性模量为≥2400MPa、伸长率≥1.5%。在加固设计中，为更好配合高强度的混凝土、碳纤维布，浸渍胶胶体的强度等应有一定的富余值，并配以适当的伸长率和抗剪切值。
二、碳纤维浸渍胶粘结能力
结构胶的粘接性能测评涉及到两个重要指标——粘接破坏面积和粘接强度，结构胶的粘接力和粘接持久性要有足够的保证。对于浸渍胶来说，粘结力不强的典型表现就是加固部分很容易发生剥离。而关于碳纤维浸渍胶粘结能力的把控，国家标准中涉及到几个重要的检测指标：
钢对钢拉伸抗剪强度标准值，在(23±2)℃、(50±5)%RH环境下，Ⅰ类A级胶≥14MPa；钢对钢粘结抗拉强度是在(23±2)℃、(50±5)%RH环境下，按所执行试验方法标准规定的加荷速度测试下，Ⅰ类A级胶的鉴定标准≥40MPa；钢对钢T冲击剥离长度，在(23±2)℃、(50±5)%RH环境下，按所执行试验方法标准规定的加荷速度测试下，Ⅰ类A级胶≤20mm；
热变形温度热变形温度是表达被测物的受热与变形之间关系的参数。碳纤维浸渍胶在固化养护21天，到期使用0.45MPa弯曲应力的B法测定，作为结构A级胶，≥65℃；不挥发物含量，(105±2)℃、(180±5)min条件下≥99%。
三、碳纤维浸渍胶的寿命
对于浸渍胶寿命的研究，是涉及建筑安全的一个关键概念。根据国标对结构胶寿命的要求：对设计使用年限为30年的结构胶，应通过耐湿热老化能力的检验；对设计使用年限为50年的结构胶，应通过耐湿热老化能力和耐长期应力作用能力的检验；对承受动荷载作用的结构胶，应通过抗疲劳能力检验；对寒冷地区使用的结构胶，应通过耐冻融能力检验。
对结构胶粘剂而言，其耐老化性能极为重要，一是因为建筑物对胶粘剂的使用年限要求长达30年以上，其后期粘结强度必须得到保证；二是因为规范采用的湿热老化检验法，其检出不良固化剂的能力很强，而固化剂的性能又决定着胶粘剂长期使用的可靠性。
四、碳纤维浸渍胶的使用性能

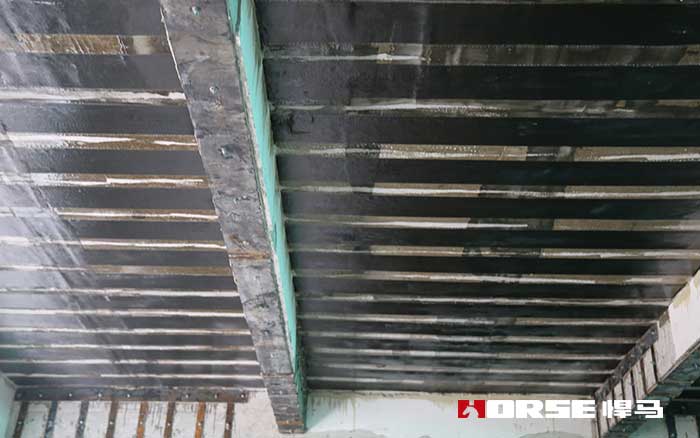

涂抹胶层的饱满度是影响碳纤维是否能够完全有效应力的一个因素，通常碳纤维浸渍胶的使用每平米在0.6~0.9kg之间。实际工程中碳纤维浸渍胶的使用往往存在以下问题：
当胶在立面的混凝土上施工后，如果流淌性很严重的话将难以保障碳纤维的浸渍和混凝土之间的胶层厚度；另外，由于流淌的原因，表面会形成许多胶瘤和胶柱子，贴上布很容易形成空鼓现象，当然达成碳纤维布的有效粘结面积，影响加固的效果。
为此，上海悍马浸渍胶在粘度低、渗透性强的基础上，通过配方改良保障胶水拥有一定的触变性能，使得其能够很好的渗入混凝土和纤维表面，减少气泡的产生，又能够操作方便，节约工程成本。
五、碳纤维浸渍胶使用答疑
1.浸渍胶固化速度过慢
1）结构胶的固化速度与使用环境温度有较大关系，随着温度降低，固化时间延长。可以采取保温措施处理。
2）A组份与B组份的配比不正确，可以采用电子称称量。
2.浸渍胶固化速度过快
1）一次拌胶量过大，每次拌胶时应该“少拌胶”“勤拌胶”，用容量较大的容器拌胶。
2）搅拌方式，在温度较高时，可以采取手动的搅拌方式代替电钻搅拌。
3）A组份与B组份的配比不正确，可以采用电子称称量。
3.浸渍胶A组份粘度大
1）施工中遇到气温骤降，浸渍胶A组份会出现粘度偏大，可以采取加热措施，例如可采取碘钨灯、电炉或水浴等增温方式对胶使用前预热到20~40℃。
2）冬季施工中遇到气温骤降，浸渍胶A组份偶尔有结晶现象，需要加温30~50℃左右，维持30min左右，待溶解搅匀后即可使用，对固化性能无影响。
4.碳纤维布粘结不牢固
1）浸渍胶超过适用期后粘度增加，对碳纤维布浸渍不充分，粘结不牢固。一定在浸渍胶的适用期内施工。
2）浸渍胶用量过少，对碳纤维布浸胶不充分，混凝土与浸渍胶和碳纤维布没有成整体。
3）当温度较低时，施工中碳纤维布中的气泡没有排净，在施工前可以将浸渍胶A组份与B组份分别做加热处理。
4）混凝土基准面不同，用胶量不同。新基层面用胶量多时可能会出现不粘结不牢固，老基层面用胶少可能会出现粘结不牢固。
本文链接 http://www.shhorse.com/Article/kwzptxdwjzj_1.html
（本文系悍马加固材料原创，转载请注明出处， 并于本人联系，如有侵权，后果自负。）
