我们在买裂缝修补胶等结构胶的时候总是会看到产品特性上写着触变性好，那触变性好，能给我们在建筑加固使用结构胶带来些什么意义呢？有什么好处呢？知道一项数值而不知道其意义是特别不好的，我们要合理利用各项数值，争取榨干结构胶的各项性能，使结构胶达到较好的使用状态。

触变指数是结构胶工艺性能鉴定标准的一个重要的指标。所谓的触变性，是指胶液在一定的剪切速率作用下，其剪应力随时间延长而减小的特性。在胶粘工艺上具体表现为：搅动下，胶液黏度迅速下降，便于涂刷；停止时，胶液黏度立即增大，不会随意流淌。这就是为什么有些触变性好的胶看上去黏度很高，但使用起来黏度比较稀，且方便涂刮的原因。

这一特性对粘钢、粘贴纤维复合材和植筋以及裂缝封缝和支座更换都很重要，因为即可减轻劳动强度，又能保证涂刷的均匀性和胶缝厚度的可控性，故有必要检验涂刷型和锚固型结构胶粘剂的触变性。

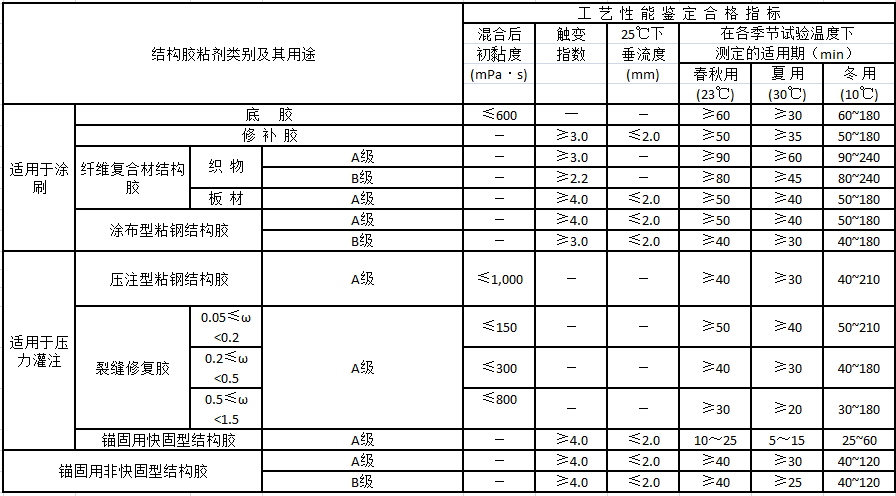

下表是各种结构胶对应的触变指数。

对应到悍马的结构胶，我们可以看看是不是相互呼应的。

碳纤维胶，HM-180碳纤维底胶是没有触变性的；HM-180CE碳纤维找平胶触变性能好，而HM-180C3P碳纤维浸渍胶有一定的触变性。碳纤维板胶HM-120CP是有良好的触变性的。

HM-500注射式植筋胶和植筋胶属于锚固用快固型结构胶，其触变性好，特别适合侧面或者顶面锚固。

HM-120结构粘钢胶是触变性能良好，而HM-120M是压注型粘钢结构胶是没有触变性的。

HM-120ML结构修补胶触变性强，易于涂刮；HM-120MLT透明裂缝修补胶初始触变性极强，易于涂刮；HM-120L灌缝胶是裂缝修复胶是没有触变指数的。

HM-Q2Z支座垫石专用结构胶触变性好；HM-Q0D支座更换临时调平胶触变性好，他们是是修补桥梁的结构修补胶，是触变指数好的结构胶，良好的性能。

总结结构胶的触变性，需要灌注的结构胶是没有触变性的，如粘钢灌注胶和裂缝修复胶；底胶也是没有触变性的。

怎么测试结构胶的触变性？

1、测试结构胶触变性的仪器和设备

1.1旋转黏度计：当采用牛顿流体黏度计时，其转子速度应有6r/min和60r/min两种；当采用非牛顿流体黏度计时，若其转子速度设置不同，允许用5.6r/min和65r/min替代。（注：对掺有填料的胶粘剂，应采用NXS-11A型黏度计。）

1.2恒温浴槽：应能在20℃～100℃范围内可调，且恒定水温的误差不大于0.2℃。

1.3温度计的分度应为0.1℃。

1.4容器应按所使用旋转式黏度计的说明书确定容器形状和尺寸。

2、怎么进行抽样？

2.1结构胶粘剂各组分应从检验批中随机抽取，并在试验室置放不少于24h。测试前，应按该胶粘剂使用说明书规定的配合比，在23℃±0.5℃的室温下进行拌合均匀后，作为测定胶液黏度的试样。

2.2试样应均匀、色泽一致，无结块。

2.3试样量应能满足旋转式黏度计测试需要。

3、测试结构胶触变性的步骤

3.1将盛有试样的容器放入已升温至试验温度的恒温浴（槽）中，使试样温度与试验温度23℃±0.5℃平衡，并保持试样温度均匀。

3.2将6r/min（或5.6r/min）的转子垂直浸入试样中的部位，并使液面达到转子液位标线。

3.3按黏度计说明书规定的操作方法开动黏度计，读取旋转的指针稳定后的第一次读数。关闭马达后再重新起动两次，分别读取指针第二次和第三次稳定后的读数。

3.4将6r/min（或5.6r/min）的转子更换为60r/min（或65r/min）的转子，重复上述步骤，测量其指针稳定后的读数，共三次。

4、计算结果

4.1按旋转黏度计使用说明书规定的方法，分别计算6r/min（或5.6r/min）和60r/min（或65r/min）的黏度η6（或η5.6）和η60（或η65）。计算时，指针读数值a，取3次读数的平均值，且取有效数3位。黏度的单位以mPa·s表示。

4.2触变指数It应按下式计算，取两位有效数，并应注明试验的温度：

    对中、低黏度胶液： It＝η6/η60

    对高黏度胶液： It＝η5.6/η65
