欢迎您来到上海悍马建筑官方网站! 联系悍马收藏网站在线留言网站地图ENGLISH工程信息下载工程信息下载

悍马加固材料

畅销全球86国19年加固材料行业国际大品牌

连续10年获得《中国人保》承保24h咨询热线
400-012-6012

服务号服务号

热门关键词搜索: 灌注胶粘钢胶加固材料大全植筋胶碳纤维布

当前位置:首页 » 悍马加固材料资讯中心 » 技术篇 » 裂缝修复胶3D施工视频解析

裂缝修复胶3D施工视频解析

文章出处:悍马加固材料人气:247发表时间:2017-12-07 14:04:00【

近日,悍马裂缝修复胶3D施工视频全球发布,本文在视频基础上,对裂缝修复胶的施工步骤作如下解析。

一、裂缝表面处理

一、裂缝表面处理

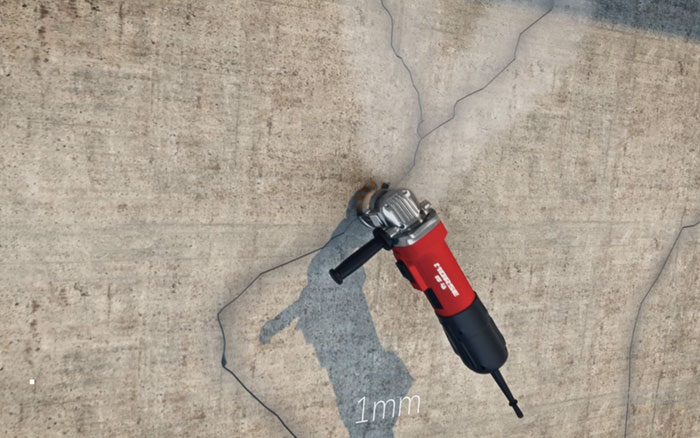

首先凿除裂缝两侧各250px范围内的粉刷层,用喷砂机或砂轮机打磨平整,直至露出坚实的骨料新面,经检查无油渍、污垢后用压缩空气或吸尘器清理干净。这是因为,基材表面若不清理干净,在进行裂缝表面封闭时,胶水很容易粘着基材表面的灰尘而没有真正封闭裂缝,在经过一段时间后就会发生胶水与基材的剥离现象,达不到裂缝修补的效果。

这里需要注意两点:对裂缝腔内粘合面的处理,主要取决于修补胶产品的设计和使用条件。因此,必须按产品使用说明书的规定严格执行。用压缩空气吹净裂缝腔内浮灰,控制原构件裂缝腔内的含水率,以免造成裂缝修复胶在高潮湿面条件下固化不良的情况,给工程留下隐患。

二、裂缝开槽

二、裂缝开槽

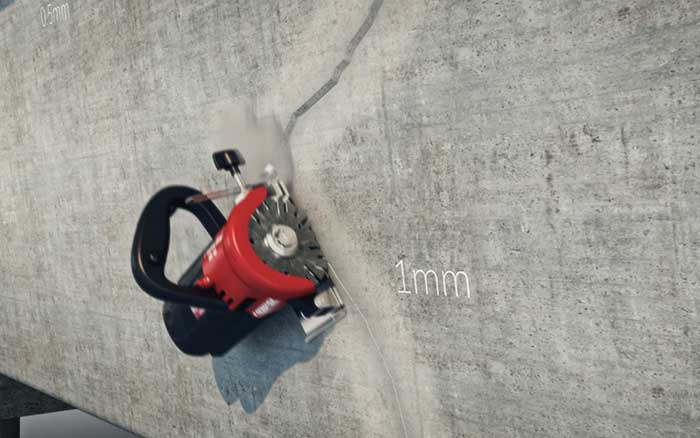

当设计要求沿裂缝走向骑缝缝凿槽时,应按施工图规定的剖面形式(如V 形、U 形等)和尺寸进行画线、开凿、修整并洁净。若设计未规定槽形,宜凿成U 形槽。这是因为V形槽的施工虽简便,但它与基材的粘结易发生剥离或脱落。因此,现行国家标准《混凝土结构加固设计规范》GB50367-2013根据国内外经验,推荐使用U形槽。、

同时,若原构件表面不平,尚应沿裂缝走向削成便于连续封闭的平顺弧面,不得有局部凸起或高差。

三、埋设注胶嘴+封缝处理

埋设注胶嘴

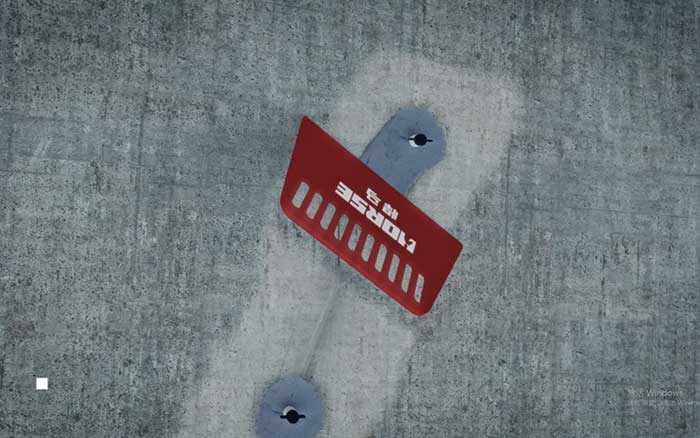

注胶嘴及其基座应按裂缝走向设置。针筒注胶嘴间距为10-750px。这是因为,注胶嘴间距过密或过稀都会影响注胶的饱满度。

注胶嘴基座之间的裂缝表面应采用悍马封缝胶封闭。每条裂缝上还必须设置排气嘴。对现浇板裂缝,注胶嘴可设在板底,也可设在板面,但均应保证裂缝上下表面的密封。

四、通气试压

注胶嘴及其基座应按裂缝走向设置。针筒注胶嘴间距为10-30cm。这是因为,注胶嘴间距过密或过稀都会影响注胶的饱满度。注胶嘴基座之间的裂缝表面应采用悍马封缝胶封闭。每条裂缝上还必须设置排气嘴。对现浇板裂缝,注胶嘴可设在板底,也可设在板面,但均应保证裂缝上下表面的密封。四、通气试压

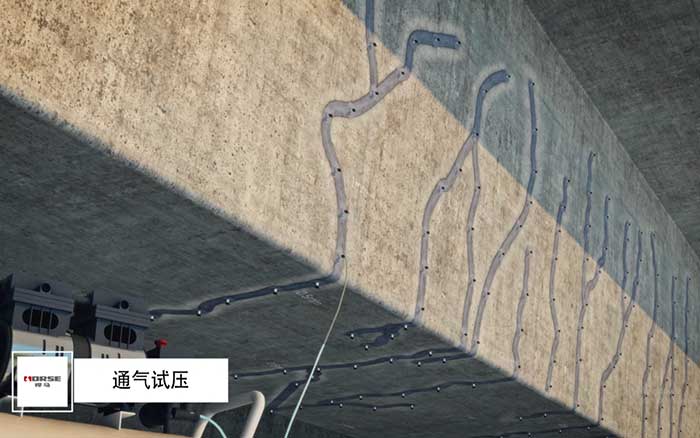

封缝胶固化后,应进行压气试验,检查密封效果。观察注胶嘴之间的连通情况。当注胶嘴中气压达到0.5MPa时,若仍有不通气的注胶嘴,则应重新埋设注胶嘴,并缩短其间距。

检查数量:全数检查。

检验方法:封缝胶泥固化后立即进行压气试验。沿封缝胶泥涂刷皂液,从注胶嘴压入压缩空气,压力取等于注胶压力,观察是否有漏气的气泡出现。若有漏气,应用胶泥修补,直至无气泡出现。

五、配置灌缝胶

五、配置灌缝胶

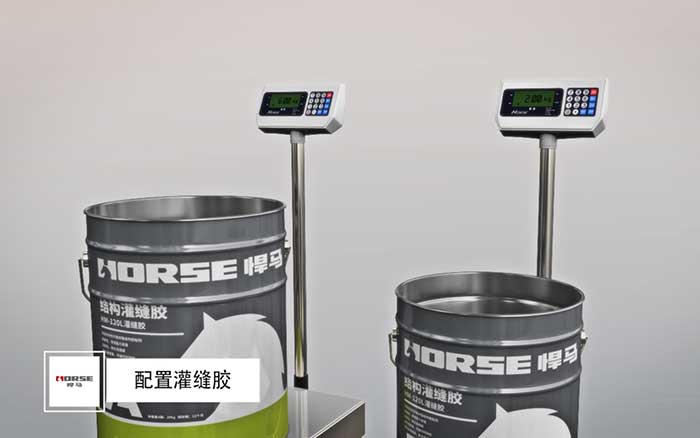

按照规定比例配置悍马灌缝胶,搅拌均匀无气泡。若胶水配置不均匀,容易造成胶水固化不良,影响粘结效果。

六、注胶施工

六、注胶施工

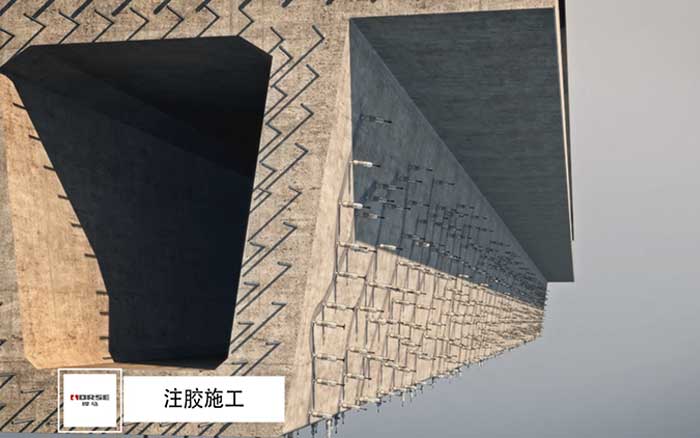

用注胶装置吸入配置好的悍马裂缝修复胶,并从注胶嘴压注。当下一个注胶嘴有胶液溢出时,封闭当前注胶嘴,并依次注胶。注胶顺序应遵循从低到高,并由一侧到另一侧。这样注胶的好处在于,从低到高注胶,便于利用胶水的自重,排除裂缝腔内空气,从而保证粘结效果。

待胶水初凝后,拆除注胶装置及注胶嘴,并用悍马封闭胶抹平。

七、质量检验

七、质量检验

七、质量检验

胶水固化达到七天后,进行质量检验。

裂缝修复胶施工质量检验可以采用超声波法、取芯法和承水法,但其中以取芯法较为可靠。

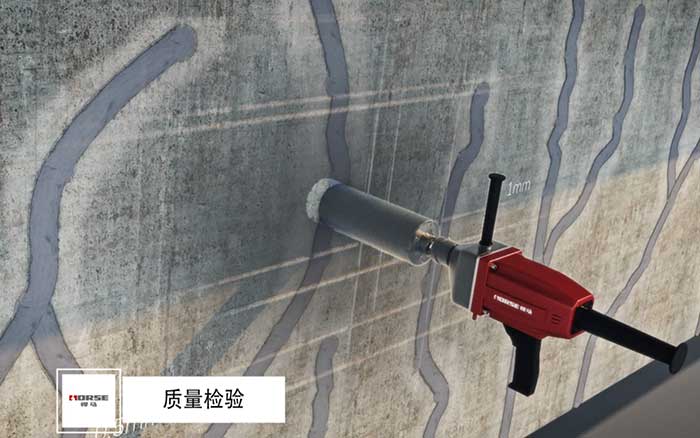

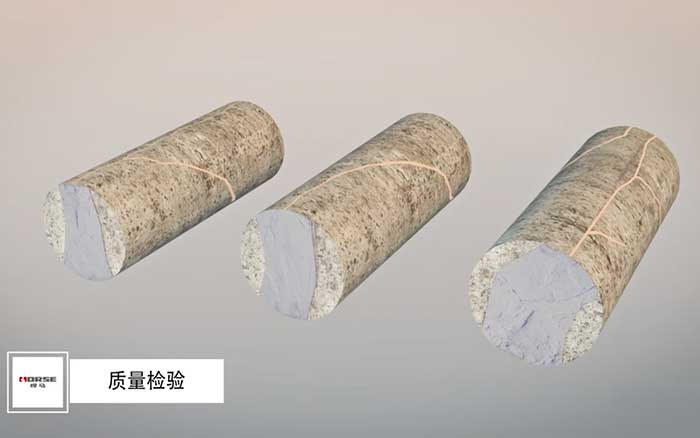

随机钻取直径D不小于50mm的芯样进行检测。钻芯前应先通过探测避开钢筋;取芯点宜位于裂缝中部。检查芯样裂缝是否被胶体填充密实、饱满,粘结完整。如有补强要求,还应对芯样做劈拉强度试验;试验结果应符合现行国家标准《混凝土结构加固设计规范》GB 50367-2013的要求。

芯后留下的孔洞应采用掺有石英砂的结构胶填塞密实。

检查数量:每一检验批同类构件见证抽查10%,且不少于3条裂缝;每条取芯样 1个。

检验方法:观察、检查修补胶固化7d的抗劈拉试验记录。


原文链接http://www.shhorse.com/Article/lfxfjsz3dsgs_1.html

(本文系悍马加固材料原创,转载请注明出处,并于本人联系,如有侵权,后果自负。)
