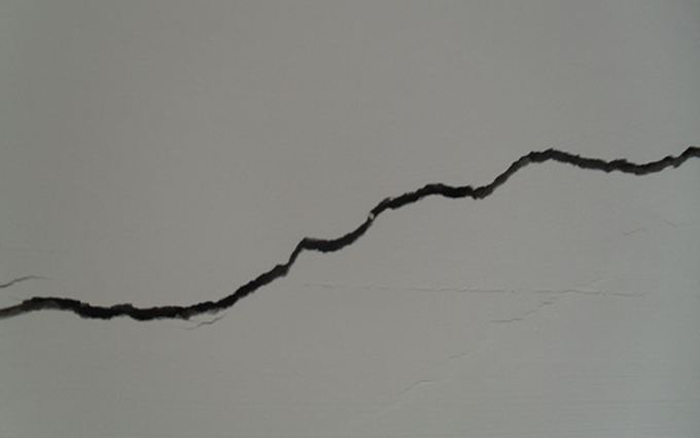

随着各地建筑业的迅猛发展，混凝土在建筑业中的应用越来越广泛，与此同时，随之而来的混凝土裂缝这一通病却一直如影随行，没有得到解决，给工程带来各种各样的危害。

混凝土工程中出现裂缝是无可避免的，在一定范围内也是可以接受的，只是要采用有效的措施将其程度控制在一定的范围内。钢筋混凝土规范也做了明确的规定：有些结构在所处的不同条件下，允许存在一定的宽度裂缝。但在施工中，应该尽量采取适当的措施控制裂缝，使结构尽可能不出现或者尽量减少裂缝的数量和宽度，尤其要避免有害裂缝的出现，从而确保工程质量。

混凝土建筑和构件通常都是带缝工作的。由于裂缝的存在和发展会是的内部的钢筋等材料产生腐蚀，降低钢筋混凝土材料的承载能力、耐久性以及抗渗能力，影响建筑物的外观、使用寿命、严重的时候会威胁安全，人身财产安全。很多工程失事都是由于裂缝的不稳定发展所致。

裂缝修补设计

1、根据是否需要修补的判断结构，设定修补范围和规模，还应按需要再度调查现场。

2、掌握裂缝开裂的原因、开裂状况、建筑物的重要性以及环境条件。

3、明确规定修补的目的以及恢复目标，考虑环境条件，选定最合适的修补材料、修补功法以及修补时间。裂缝修补最好在裂缝稳定后做修补，随环境条件变化的温度裂缝，则宜在裂缝最宽的时候最修补。

4、充分研究修补作业所必要的机械材料、脚手架以及工程现场对周围人群的安全保障。

裂缝修补工艺

1、表面修补法。

1）混凝土表面出现数量较多的细微表面裂缝时，建议采用专用的封缝胶：推荐悍马HM-120ML混凝土裂缝修补胶，进行裂缝封缝，起到表面封闭的作用。

2）对数量不多，又不集中的裂缝，可以使用裂缝修复胶修补，也就是我们所说的灌缝胶，用专用的注胶器具注胶。

3）混凝土表面裂缝数量多，分布较广，可以增加一层水泥砂浆或者细石混凝土整体面层的方法处理裂缝。

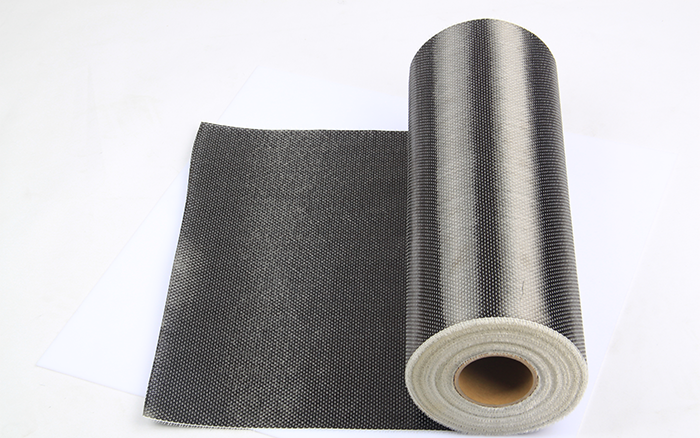

4）用环氧树脂胶搭配碳纤维布进行裂缝表面封闭。

5）表面缝合，在裂缝两壁钻孔，将钢筋放入孔中，达到缝合裂缝的目的。

2、局部修复法

1）填充法

在构件表面沿裂缝走向骑缝凿出槽深和槽宽分别不小于20mm和15mm的U型沟槽；当裂缝较细时，也可以凿成V型沟槽。然后用改性环氧树脂或弹性材料填充，并粘贴纤维复合材封闭表面裂缝；封闭后，其表面应该做防护层。

2）预应力法

在构件上钻孔（成孔的方向与裂缝方向垂直），注意避开钢筋，然后穿入螺杆，施加预应力拧紧螺帽，使裂缝减小或者闭合。

3）重新浇筑混凝土

对钢筋混凝凝土预制梁等构件，由于运输、堆放、吊装不当而凿除的混凝土裂缝，可以采用凿除裂缝附近的混凝土、清洗、充分湿润后，浇筑强度等级高一级的混凝土。

3、灌浆法

将水泥或环氧树脂浆液灌入混凝土裂缝内，使其扩散、固化，固化后的浆液具有较高的粘结强度，与混凝土能较好的粘结，增强构件的整体性。构件的整体性恢复，耐久性得到提高，就达到堵缝补强的目的。
