一、施工概述
湿式外包钢,钢构套加固(先焊接、后注胶)适用于梁、柱加固。 在梁加固过程中,钢构套的受力模型可比拟一个空腹桁架,梁底经顶升卸荷后注入结构灌注胶使加固型钢充分利用,该加固方法在提高梁正、斜截面承载力的同时,裂缝与挠度相应减少,刚度得到进一步提高。

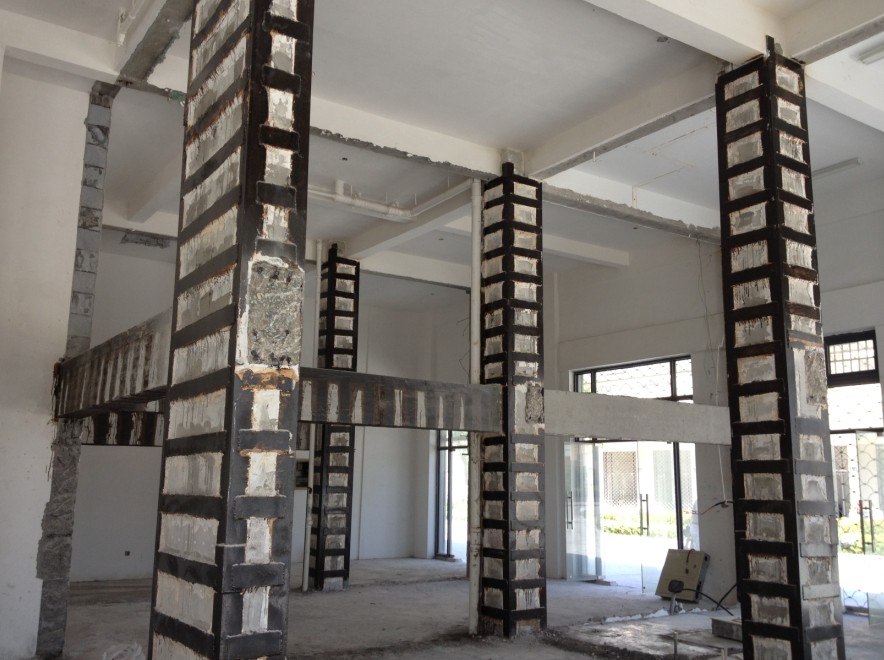

在柱的加固中,竖向通长角钢在补充柱受力钢筋的同时也能等效增大混凝土柱的截面,缀板对混凝土柱起到横向约束作用。所以该加固方法提高了柱的抗压强度,又降低了轴压比,从而起到增加柱的延性。改善柱的抗震性能的作用。
二、湿法外包钢施工
表面处理—钢板加工—画线定位并予包—钢板固定—劈缝—埋注胶嘴—吹气检验劈缝效果—灌胶—固化—验收—防腐处理
1、表面处理:包括原结构贴合面处理及钢板贴合面处理,贴合面处理是关键的工序,应认真进行。同时柱棱角打磨成圆弧形状。
1.1 原结构贴合处理:用钢丝刷将表面松散浮渣刷去并用吹风机吹去表面灰尘,如原结构凹凸不平应无机修补料或JGN胶泥进行修补。
1.2 钢板贴合面处理:用角磨机打磨、直到露出金属光泽。打磨粗糙度越大越好,打磨纹路与受力方向垂直,固定前用棉纱沾丙酮擦拭干净。
2、划线定位:根据加固施工图,准确地在混凝土表面划出处理部位轮廊线及定出定位螺栓位置。
3、螺栓固定:用电锤钻孔,孔洞、螺栓界面处理,放胶管,安装螺杆。
4、钢板制作:
(1)下料前应对钢板进行划线,要求长度和宽度误差不超过5mm。
(2)钢板的切割采用剪板机剪切。切割前钢材切割区的铁锈、污物应清理干净。
5、钢板固定:将已经处理好的钢板固定在指定的位置,留出注胶缝隙,螺杆固定。
6、封缝:将注胶四周进行封闭处理,留出泄气孔。尤其注意螺杆四周的缝隙的封闭处理。
7、埋注胶嘴:将注胶嘴按施工要求埋设妥当(埋设要求见上)。
8、配胶:按产品使用说明书要求,将建筑结构灌注专用胶A、B两组份倒入干净容器内,以人工或电动工具将其完全调匀,注意翻看容器底部的颜色,确保配好的胶体色泽一致。
9、灌胶:从底嘴开始注胶,使胶从下向上浸透,胶从排气孔溢出并封堵。
10、检测:一般采用非破损检验。即用测锤敲击钢板检验钢板的有效密实面积。如无空洞声,表示已灌注密实,否则应补胶。
11、固化:固化时间达到72小时后可以进行使用。
12、外表面处理:用角磨机配钢丝轮除去钢板表面的锈蚀、污物等。表面应无可见的油脂、污垢、氧化皮、铁锈等附着物,然后粘砂,方便后期梁面装修。
13、质量记录:灌注胶等的检测报告
三、施工安全及注意事项
1、胶水的配制和使用场所,应保持通风良好;
2、现场施工工员应采取相应的劳动保护措施。
3、该施工的难点为梁、柱体灌胶施工,要求仔细认真,严防“空鼓”。
四、工程验收
1、在开始施工之前,应确认核对所用材料的产品合格证、产品质量出厂检验报告等;
2、隐蔽工程验收先由施工班组自查,技术主管复查后,报甲方代表或监理工程师验核。
3、作好隐蔽工程验收资料的整理归档。
五、湿式包钢作用
构件通过锚固、焊接、注胶工艺加固,即锚栓锚固型钢、型钢与型钢电焊、压力灌注胶把型钢与混凝土粘结成整体同时填满混凝土裂缝的缝隙。此种加固方法在《混凝土结构加固技术规范》中称湿式外包钢,规范指出:“适用于使用上不允许增大混凝土截面尺寸,而又需要大幅度地提高承载力的混凝土结构的加固。”
在《建筑抗震加固技术规程》JGJ116-98称钢构套加固,在该条文说明中指出:“是提高梁柱承载力,改善结构延性的切实可行方法,„„抗震性能的试验研究证明,加固梁柱后能保证结构的整体性能,采用钢构套加固梁柱对原结构的刚度影响较小,可避免地震反应过大。
