外包型钢加固法，惯称包钢加固，是采用横向缀板或箍板为连接件，将型钢包在原混凝土构件表面、四周或两侧的一种加固方法，所用型钢可采用角钢、工字钢或组合型钢等。目前已被广泛应用于钢筋混凝土柱、梁的加固。

一、外粘型钢加固法的特点

外粘型钢加固法与增大截面加固法、置换混凝土加固法等其他混凝土结构加固法相比，具有下列明显的优点：

1.结构构件截面尺寸增加少。采用外包型钢加固梁、柱时，只是在梁、柱截面外粘型钢而已，截面尺寸增加不足5%，有时甚至少于1%。

2.能大幅度提高原构件承载力和延性。

3.施工简单工期短。主要的施工工艺只有钻孔、焊接、灌胶和粘钢，湿作业较少，所用的胶黏剂固化快，施工工期短，适用于应急工程。

4.抗震能力好。整体的钢骨架对核心混凝土的变形有较强的约束作用，可以较好承受冲击荷载和振动荷载，且目前对节点区域的加固手段已经成熟，可以使得原来的“弱节点”加固成“强节点”，与抗震设计原则相一致。

二、外粘型钢加固法的适用范围

1.外粘型钢加固法适用面很广，但加固费用较高。为了取得技术经济效果的大化，一般多用于需大幅度提高截面承载能力和抗震能力的混凝土梁、柱结构加固。

2.长期使用环境的温度不应超过60℃。对于处于特殊环境（如高温、高湿、介质腐蚀、放射性环境等）的混凝土结构，采用外包型钢加固时，应采取特殊防护措施。

3.原结构混凝土现场实测强度等级不得低于C15，且混凝土表面黏结正拉强度不得低于1.5 N/mm²。

三、施工流程

采用外粘型钢加固混凝土结构时，应采取措施卸除或大部分卸除作用在原结构上的活荷载。外粘型钢加固法的施工流程主要包括以下几点：

1.表面处理。在加固开始前，首先应去除原混凝土构件的抹灰层，对于一些结合面有松散混凝土的构件，必须对要黏合面进行打磨，直至露出干净平整面，并将构件截面的棱角打磨成半径r≥7mm的圆角。

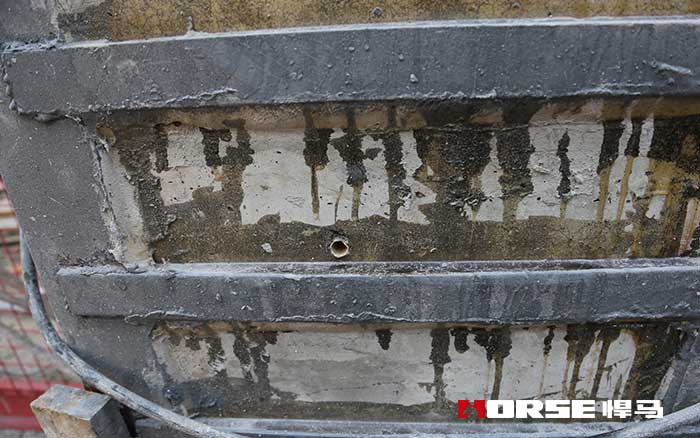

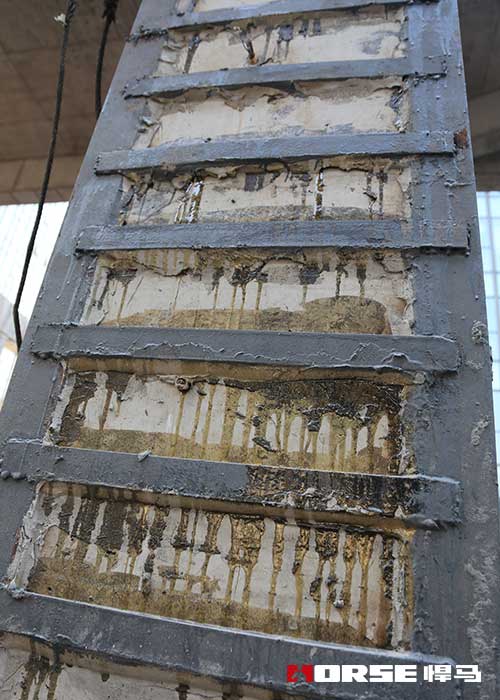

2.焊接钢骨架。将型钢放置于需要加固区，使用卡具勒紧角钢，将角钢肢紧贴于混凝土表面，以减少过大间隙引起的变形。在构件轴向每隔一定距离设置箍板或缀板与角钢焊接，箍板或缀板间距在节点处变小，形成骨架整体。

3.灌胶黏结。目前的外粘型钢的黏结材料多为结构胶黏剂（如改性环氧树脂），在将角钢和缀板焊接成为整体后，通过压力灌注工艺将黏结剂灌注到型钢构架与需加固柱之间，形成饱满而高强的胶层。

4.固化。胶黏剂的固化时间应根据厂家使用说明执行，并且在固化期内不得对型钢有任何扰动。

5.检验。可采用小锤轻轻敲击黏结型钢，从音响判断黏结效果，或用超声波法探测黏结密实度。

6.防护处理。型钢表面（包括混凝土表面）应抹厚度不小于25 mm的高强度等级水泥砂浆（应加钢丝网防裂）作为防护层，亦可采用具有防腐和防火性能的材料加以保护。若型钢架表面防护按钢结构的涂装工程设计时，应符合现行国家标准《钢结构设计规范》( GB50017)和《钢结构工程施工质量验收规范》( GB50205)的规定。

本文链接http://www.shhorse.com/Article/wbxgjdgfdtd_1.html

（本文系悍马加固材料原创，转载请注明出处，并于本人联系，如有侵权，后果自负。）
