外包型钢加固,受弯构件正截面加固设计

文章出处:悍马加固材料人气:197发表时间:2018-08-27 14:02:00【

外包型钢加固,受弯构件正截面加固设计

一、加固方法

采用外粘型钢法加固混凝土梁时,应首先将梁截面的四隅打磨成圆角,然后用卡具勒紧,使角钢肢紧贴于混凝土表面,以减少过大间隙引起的变形。若梁的受压区有翼缘或有楼板时,可将梁顶面两隅的角钢改为钢板加固。沿梁轴线每隔一定距离设置箍板,并与角钢焊接,如图1所示:

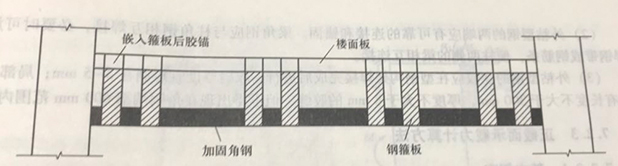

角钢加固受弯梁示意图

角钢加固受弯梁示意图

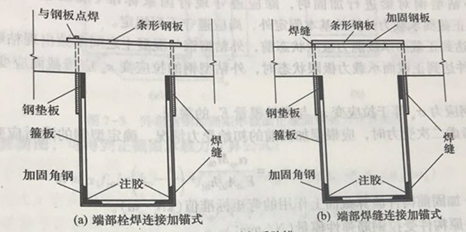

当梁上部有楼板时,U形箍应穿过楼板,与另加的型钢焊接,如图2(a)、(b)所示:

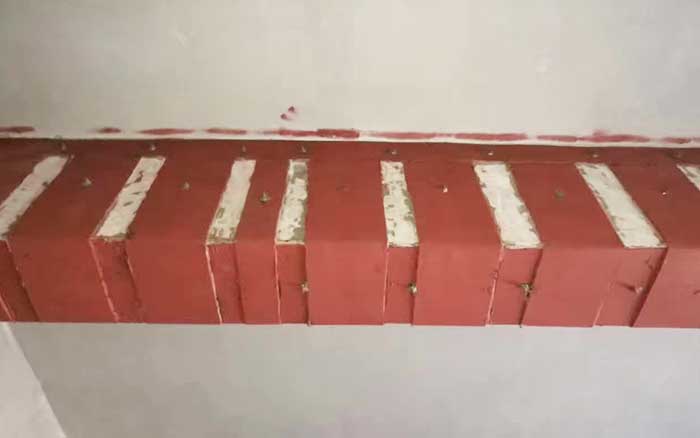

外粘型钢加固设计

或注胶锚固,如图2(c)所示:

端部胶锚连接加锚式

箍板应在注胶黏结前与加固角钢焊接。在加固完成后,还需在型钢表面喷抹高强度水泥砂浆保护层,并在保护层中布置钢丝网防裂。

二、构造要求

(1) 采用外粘型钢加固梁时,应优先选用角钢;角钢的厚度不应小于5 mm,角钢的边长不应小于50 mm。沿梁轴线方向应每隔一定距离用扁俐制作的箍板或缀板与角钢焊接,如图2(a)、(b)、(c)所示。

当有楼板时,U 形箍板或其附加的螺杆应穿过楼板,与另加的条形钢板焊接或嵌入楼板后予以胶锚。箍板、缀板应在胶黏前与加固角钢焊接,当钢箍板需穿过楼板或胶锚时,可采用半重叠钻孔法,将圆孔扩成矩形扁孔;

待箍板穿插安装、焊接完毕后,再用结构胶注入孔中予以封闭或锚固。箍板或缀板截面不应小于40mmx4 mm,其间距不应大于20r(r为单根角钢截面的相当小回转半径),且不应大于500mm;在节点区,其间距应适当加密。

(2)外粘型钢的两端应有可靠的连接和锚固。梁角钢应与柱角钢相互焊接,必要时可加焊钢带或钢筋条,使柱两侧的梁相互连接。

(3)外粘型钢的注胶应在型钢构架焊接完成后进行,胶缝厚度宜控制在3-5 mm;局部允许有长度不大于300 mm,厚度不大于8 mm的胶缝,但不得出现在角钢端部600 mm范围内。
