粘贴碳纤维布加固的重要环节之一就是混凝土表面处理。具体怎么要求的呢？

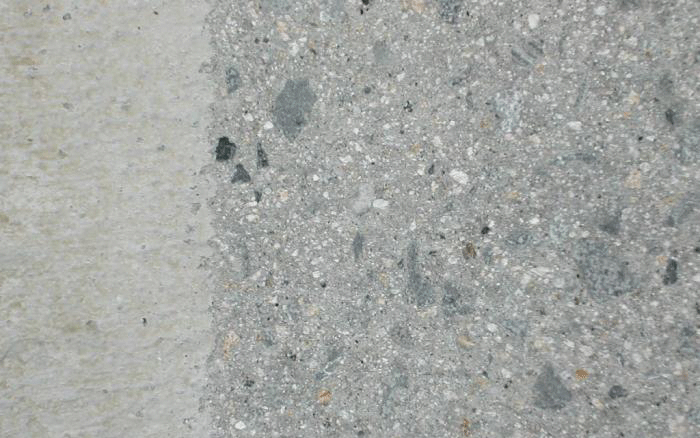

首先，混凝土面应凿除粉饰层，油污、污物等，然后用角磨机磨去1~2mm厚表层，混凝土构件转角处应进行倒角处理，打磨完毕后用压缩空气吹净浮沉，然后用棉布蘸丙酮试净表面，保持干燥备用。若被补强的混凝土存在裂缝，应先视裂缝大小选用HM-120M灌注胶或HM-120L灌缝胶灌注后再进行补强。

有人会疑惑：为什么要做这么多繁琐的工序？不做界面处理直接将碳纤维布粘贴在构件上不就行了吗？

其实，上述工序并不是空想的，是在国家规范的基础上制定的科学合理的施工步骤。《建筑结构加固工程施工质量验收规范》GB50550-2010中对界面处理有明确规定：经修整露出骨料新面的混凝土加固粘贴部位，应进一步按设计要求修复平整，并采用结构修补胶对较大孔洞、凹面、露筋等缺陷进行修补、复原；对有段差、内转角的部位应抹成平滑的曲面；对构件截面的棱角，应打磨成圆弧半径不小于25mm的圆角。在完成以上加工后，应将混凝土表面清理干净，并保持干燥。

粘贴纤维材料部位的混凝土，其表面含水率不宜大于4%，且不应大于6%。对含水率超限的混凝土应进行人工干燥处理，或改用高潮湿面专用的结构胶粘贴。

今天，小悍就来和大家一起探讨一下上述界面处理的必要性。

1.我们做过实验，因着碳纤维布本身的脆性，在有凹面的部位粘贴碳纤维布后极易产生拉应力，从而留下剥离的隐患，所以需要对碳纤维布粘贴部位进行局部的找平和修补；并且，界面如果不进行打磨和糙化处理，纤维很有可能发生弯折，从而影响其受力性能。所以，界面清理是必要的也很重要的一步，它是胶粘效果的有效保障。

2.就像我们平时修剪头发一样，修剪完后会用吹风机或棉刷吹净黏附在衣服、脖子上的碎屑，那么对打磨完毕后的混凝土表面清理也是一个道理。可为什么要用丙酮擦拭混凝土表面呢？有两个目的：一、压缩空气并不能完全清理掉界面灰尘，工业丙酮可以进一步清除粘附在加固粘合面上的不洁残留物和新落的灰尘，更好的保证胶粘质量；二、通过擦拭工业丙酮，可以复查前道工序有无疏漏或欠缺之处，以便及时弥补，免得造成返工。因此，这也是前道工序质量合格的保障措施。

3.混凝土表面含水率超过4%，其胶粘效果将会显著下降。所以，纤维粘贴表面应保持干燥，必要时需进行人工干燥处理。粘贴面积较大时，可考虑用红外线灯照射，或热风吹干。另外，对混凝土表面含水率的检测，我们可以通过电子湿度测量仪测量。

对混凝土表面的彻底清洁，为碳布粘贴施工打下了很好的基础，使得碳布与混凝土能够很好的粘结，增加有效粘结面积，有利于碳纤维布高强性能的充分发挥。
