改性环氧注射式植筋胶

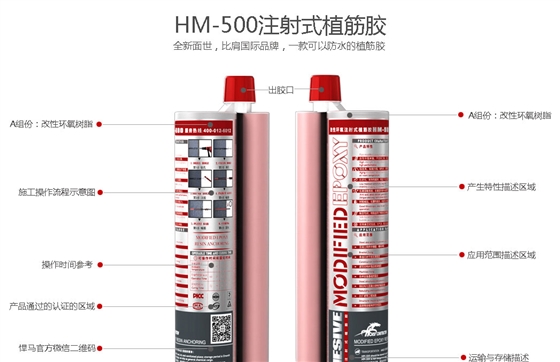

HM-500注射式植筋胶

全新面市，一款可以在潮湿环境下作业的植筋胶

3:1合理配方，挤出性能好

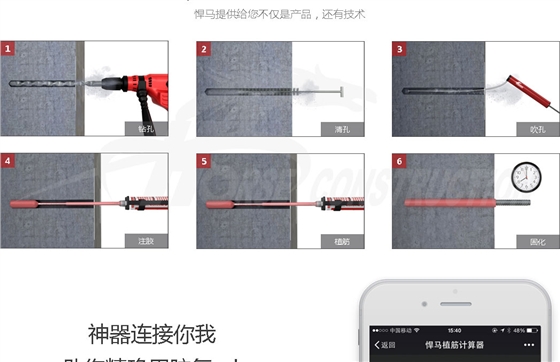

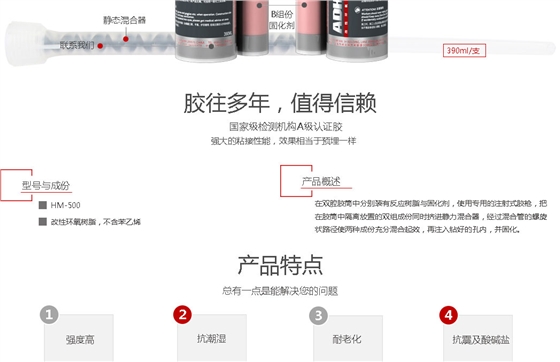

    在双腔胶筒中分别装有反应树脂与固化剂，使用专用的注射式胶枪，把在胶筒中隔离

放置的双组成份同时挤进静力混合器

经过混合管的螺旋状路径使两种成份充分混合起效，再注入钻好的孔内，并固化。

 型号

 HM-500

 外观-A（主剂）：白色膏体

 外观-B（固化剂）：红色或黑色膏体

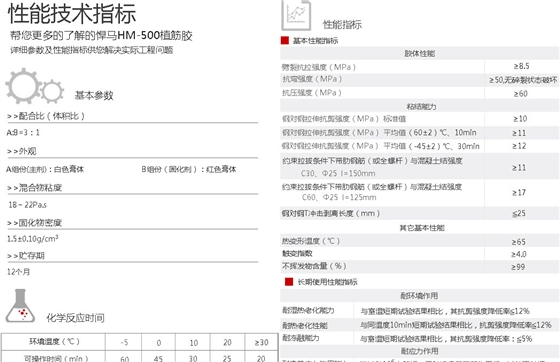

 性能指标

 混合物粘度：18~22Pa·s

 固化物密度：1.50±0.10g/cm³

 配合比（体积比）：3:1

 操作与固化

 环境温度℃           -5      0      10      20      ≥30

 可操作时间（min）    60     45     30      25        20

 固化时间（h）        72     48     24      12        6

 胶体性能

 劈裂抗拉强度：≥8.5Mpa

 抗弯强度：≥50Mpa

 抗压强度：≥60Mpa

 触变指数：≥4.0

 25℃下垂流度：≤2.0mm

 热变形温度：大于等于65℃

 粘接性能

 钢-钢（钢套筒法）拉伸抗剪强度：≥10Mpa

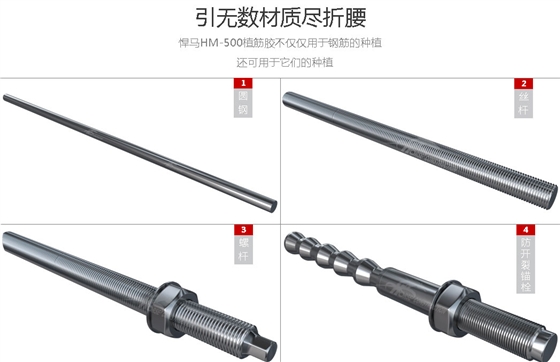

 约束拉拨条件下带肋钢筋与C30，φ25，L=150mm：≥11Mpa

 混凝土的粘接强度C60，φ25，L=125mm：≥17Mpa

 钢对钢T冲击剥离长度：≤25mm

 不发挥物含量（固体含量）：≥99%

长期使用性能

 耐湿热老化能力：与室温下短期试验结果相比，其抗剪强度降低率≤12%

 耐热老化性能：与同温度10min短期试验结果相比，其抗剪强度降低率≤5%

 耐冻融能力：与室温下，短期试验结果相比，其抗剪强度降低率≯5%

 耐疲劳应力作用能力：经2×106次等幅正弦波疲劳荷载作用后，试件不破坏

 耐长期应力作用：钢对钢拉伸抗剪试件不破坏，且蠕变的变性值＜0.4mm

耐介质侵蚀性能

 耐盐雾作用：与对照组相比强度下降率≤5%，且不得有裂纹或脱胶

 耐碱性介质作用：与对照组相比强度不下降，且为混凝体破坏，且不得有裂纹或脱胶

 耐酸性介质作用：混凝土破坏，且不得有裂纹或脱胶

环氧注射式植筋胶用胶量表

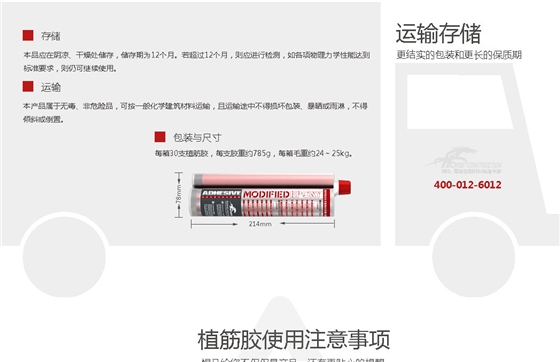

包装储存

390ml/支，30支/箱，30kg/箱，采用塑料硬管包装

应储存在阴凉干燥，通风的库房内，储存期为12个月

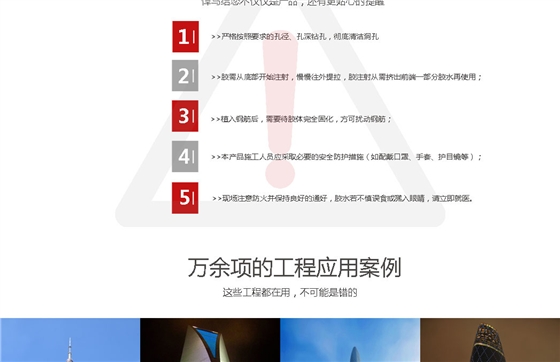

广州白云机场                      浦东国际机场

      和平饭店                      梅赛德斯奔驰中心

东方明珠                            万达广场

 京沪高速公路                        洛阳黄河大桥

上海虹桥火车站                       无锡地铁1号线

南京中山码头                      双江水库大坝

科威特亚奥理事会                 美国圣路易斯别墅

特立尼达和多巴哥国家艺术中心    中国驻尼日尼亚大使馆

南京总统府                          南京美龄宫

更多成功案例请点击
