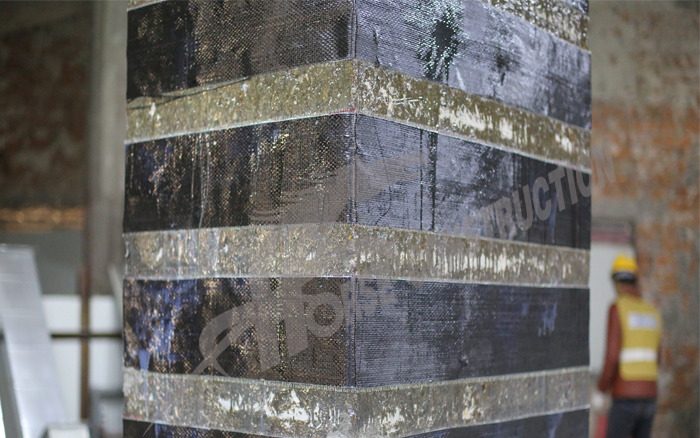

前几日，小悍在《厦门镇邦路骑楼加固》一文中配了如上一图，有客户看到之后在悍马微信公众号后台留言：我有个问题，类似碳纤维布加固照片，好像没有倒角处理，这种九十度的折角，碳纤维布不会折断吗？
答：在悍马的产品手册中有规定，粘贴悍马碳布加固时，混凝土构件转角处必须进行倒角处理。当然，上面施工图必须是经过倒角处理的，只不过因为拍摄角度的问题，看起来就像未做倒角处理的九十度折角。
借助这个问题的契机，小悍想跟大家讨论一下在粘贴碳布时，构件粘贴部位转角处为什么一定要进行倒角处理？这样做有什么好处？不这样做又会产生什么样的后果？
在《建筑结构加固工程施工质量验收规范》GB50550-2010中规定：原结构构件及加固部位除了应按相关规定进行清理和修整外，尚应对其粘贴碳纤维布复合材的部位进行必要的局部找平或修补，才能进行打磨和糙化处理。因为实验表明：有凹面的部位在粘贴碳纤维复合材后易产生拉应力，从而留下剥离的隐患；而有段差或内转角的部位更需抹成平滑的曲线，才能避免纤维发生弯折，影响其受力性能。
由此可见，因着碳纤维本身的脆性，在粘贴施工时，构件转角处做倒角处理是一定的，必须的。否则，粘贴好的碳纤维布将被折断，严重影响施工的质量。
另外，由《混凝土结构加固设计规范》GB50367-2013我们可知，当采用U形箍，L形纤维板或环向围束进行加固而需在构件阳角处绕过时，其截面棱角应在粘贴前通过打磨加以圆化处理。那么，这个圆化半径多少合适？为什么？

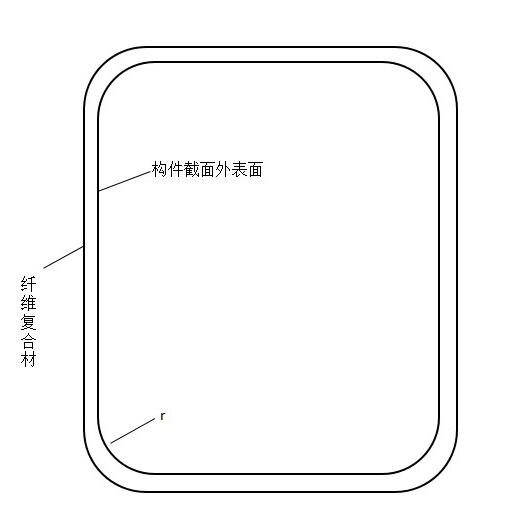

如上图所示，梁的圆化半径r，对碳纤维和玻璃纤维不应小于20mm；对芳纶纤维不应小于15mm；柱的圆化半径，对碳纤维和玻璃纤维不应小于25mm，对芳纶纤维不应小于20mm。这里作个解释：因为芳纶纤维在承受复杂应力时，其横向剪切强度高于脆性的碳纤维，故规范中，梁柱对芳纶纤维的圆化半径要小于碳纤维。
可见，对圆化半径r的取值，应与材料和构件的种类有关，但在加固时，若设计未做规定，则应从稳健的考虑出发，一律取r≥25mm。据试验和计算表明，r越大，对构件受力越有利。只是由于保护层厚度的限制，无法取用更大的r值。
听了上面的解释，您对粘贴碳纤维布施工还有什么疑问吗？欢迎大家踊跃留言，小悍将真诚地为您解答。
