欢迎您来到上海悍马建筑官方网站! 联系悍马收藏网站在线留言网站地图ENGLISH工程信息下载工程信息下载

悍马加固材料

畅销全球86国19年加固材料行业国际大品牌

连续10年获得《中国人保》承保24h咨询热线
400-012-6012

服务号服务号

热门关键词搜索: 灌注胶粘钢胶加固材料大全植筋胶碳纤维布

当前位置:首页 » 悍马加固材料资讯中心 » 房屋建筑 » 百捷中央公园摩尔组团办公及商业部分加固

百捷中央公园摩尔组团办公及商业部分加固

文章出处:悍马加固材料人气:185发表时间:2016-12-14 13:15:00【

晋江百捷中央公园摩尔组团办公及商业部分加固案例

本文主要结合某商业楼群实例,根据实际情况,分析建筑结构进行承重所需采取的加固方案,同时简单介绍碳纤维布、粘钢胶在该工程中的施工工艺。

工程概况

晋江百捷中央公园摩尔组团办公及商业部分在建设过程中,因部分结构要进行承重,故决定对其进行加固处理。

该项目于2016年1月开始施工,现已完结。

加固方案

1.对部分建筑结构板面进行碳纤维加固。

2.对部分建筑结构梁进行粘钢加固。

材料选择

在选择材料期间,总包和施工方多地实地考察,因着质量管理、研发实力、服务态度方面的优势,上海悍马最终被确定为本工程指定用加固材料供应商。在项目施工期间,上海悍马碳纤维布、粘钢胶体现了以下优势:

1.质量保障

上述所用悍马加固产品均通过国家建筑材料质量检验检测中心全项检测报告,产品质量有保障。安全性鉴定重要依据:《工程结构加固材料安全性鉴定技术规范》GB50728-2011。

2.服务品质

根据客户需求将产品及时准确的送达指定施工地点,节约了施工单位的仓储、管理、运输成本,为施工提供了便利;施工前、施工中上海悍马提供咨询、指导服务。

施工工艺

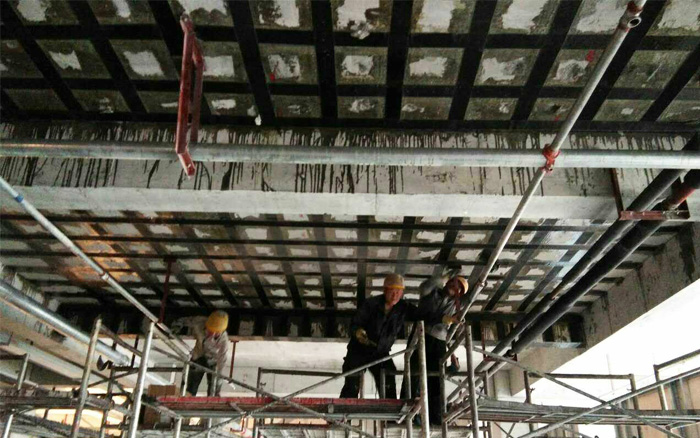

板粘贴碳纤维布加固

板粘贴碳纤维布加固

1.混凝土表面处理

混凝土面应凿除粉饰层,油污、污物等,然后用角磨机磨去1~2mm厚表层,混凝土构件转角处应进行倒角处理,打磨完毕用压缩空气吹净浮沉,最后用棉布蘸丙酮试净表面,保持干燥备用。若被补强的混凝土存在裂缝,应先视裂缝大小选用HM-120M灌注胶或HM-120L灌缝胶灌注后再进行补强。

2.底胶施工

施工时,底胶A、B两组份按规定的配胶比例称重,倒入洁净容器内并搅拌均匀(搅拌时最好沿同一方向搅拌,尽量避免混入空气形成气泡。用毛刷或滚筒刷在混凝土表面均匀涂刷,胶表层干燥以后,可视具体情况进行多次涂刷,但是涂层厚度不超过0.4mm,并不得漏刷或有流淌、气泡,等胶固化后(固化时间视现场气温而定,以手指触感干燥为宜,一般不小于2小时),再进行下一道工序。)每次配制的皎液应在胶的适用期内一次用完。

3.找平施工

混凝土表面气孔及缺陷应使用找平胶补平。存在凹陷部位时,将配置好的找平胶用刮刀嵌刮进行修补填平,模板接头等出现高度差的部位应用找平胶填补,尽量减少高差。转角的处理,应用找平胶将其补为光滑的圆弧,半径不小于20mm。找平胶须固化后(固化时间视现场气温而定,以手指触感干燥为宜,一般不少于2小时),方可进行下一道工序。

4.碳纤维布的粘贴

将碳纤维浸渍胶均匀涂抹于被粘贴部位,拐角部位适当多涂抹一些。将碳纤维布拉紧对齐后粘贴,用塑料刮板 或滚筒(用去掉外边绒毛的涂料滚筒即可),沿同一方向反复滚压,直至胶料渗出。然后在碳纤维布外表面也均匀涂抹浸渍胶,并反复滚压,使浸渍胶双向充分浸润碳纤维布。若多层粘贴,待手指触感干燥,可进行下一层粘贴。碳纤维布若需搭接,搭接长度不宜小于100mm。

5.固化养护

施工完成后24小时内防止雨淋或受潮,并注意保护,防止硬物碰伤施工表面。平均气温20~25℃,固化时间不得少于3天;平均气温为10℃,固化时间不得少于7天。

6.检验

碳纤维布的实际粘贴面积不应少于设计面积,位置偏差不应大于10mm。碳纤维布与混凝土之间的粘结质量,可用小锤轻轻敲击或手压碳纤维布表面的方法检查,总有效粘结面积不应低于95%。当碳纤维布的空鼓面积不大于100 cm2时,可采用针管注胶的方法进行修补。当空鼓面积大于100 cm2时,宜将空鼓部位的碳纤维布切除,重新搭接粘贴等量的碳纤维片材,搭接长度不应小于100mm。必要时可采用正拉实验对施工质量进行现场抽样检查。

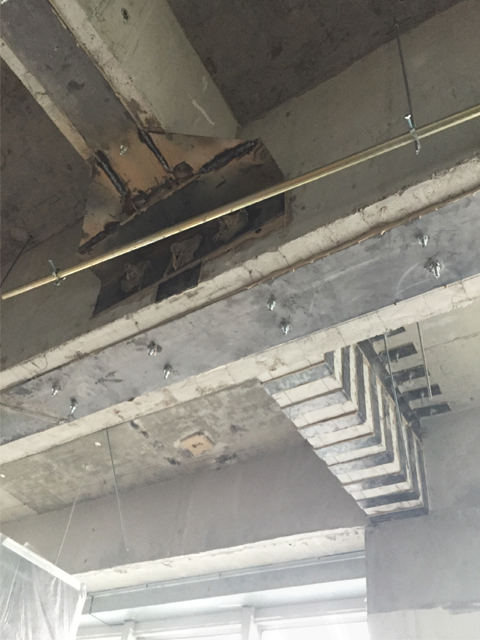

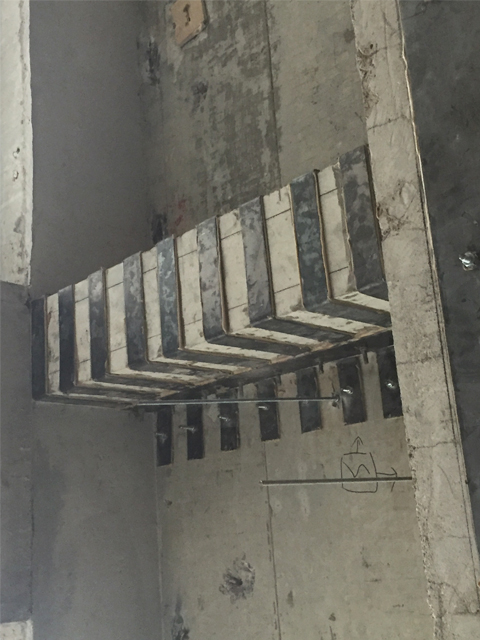

梁粘钢加固

梁粘钢加固

梁粘钢加固

梁粘钢加固

混凝土和钢板表面处理→配料→涂装结构胶→固定、加压→固化、养护

结语

本工程加固完成后效果良好。悍马碳纤维布运用于本工程施工工艺简便,基本不增加自重,是非常理想的建筑结构加固材料;悍马粘钢胶低潮湿灵敏度,施工范围宽,冬季施工无障碍。

随着我国既有建筑的越来越多,维修加固任务也越来越重。在这种情况下,碳纤维布、结构胶等加固材料必将获得更大的应用空间。新工况的不断出现,将持续推动新型加固技术的多样化、成熟化。
