预应力碳纤维板

预应力钢绞线，按粘结方式，可分为有粘结预应力、无粘结预应力和缓粘结预应力，这里主要介绍无粘结钢绞线，主要利用高强钢筋使构件在受力前产生预压应力，从而控制构件的拉应力水平，甚至使构件处于受压状态。

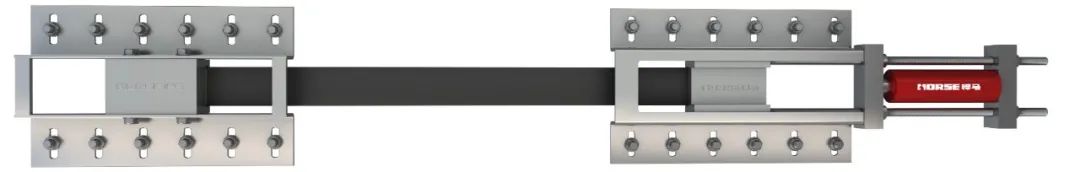

预应力碳纤维板加固系统，它的使用原理就是对于需要加固的构件，用涂有碳板胶的碳纤维板进行预应力张拉，修复构件问题，让碳纤维板与构件形成统一整体，提高构件承载能力。

预应力钢绞线

预应力碳纤维板

适用加固截面较小或者因为配筋不足的钢筋混凝土受弯、受拉和大偏心受压构件加固，用来提高建筑物截面承载力，常用于桥梁、建筑、水利、能源以及岩土工程等。

1、适用于大跨度钢筋混凝土桥梁加固，提升承载能力；

2、适用于空心板梁、箱型梁、T型梁的体外预应力加固。

3、适用于厂房等建筑，大跨度梁抗弯加固。

4、适用于截面偏小或配筋不足的钢筋混凝土受弯、受拉和大偏心受压构件的加固。

预应力钢绞线

预应力碳纤维板

主要用料为：预应力钢绞线、锚具、锚栓、油泵、顶压器、张拉杆、千斤顶等。

主要用料为：预应力碳纤维板、锚具、结构碳板胶、张拉机具、压条等。

预应力钢绞线

预应力碳纤维板

施工准备→梁、板模板支搭→非预应力下钢筋铺放、绑扎→无粘结预应力筋铺放、端部节点安装→非预应力上钢筋铺放、绑扎→无粘结预应力起拱、绑扎→隐检验收→混凝土浇筑及振捣→混凝土养护→张拉→端部处理

定位放线→钻孔→开槽→种植锚栓→安装限位框→安装锚块→裁剪碳板→安装碳板→安装千斤顶及高强螺杆→预张拉→涂抹碳板胶→预应力张拉→切除螺杆→压片固定→防护处理

预应力钢绞线

预应力碳纤维板

1、应力变化较小，对结构受力有利；

2、适用范围广，对大跨度的距离没什么限制，且更加适合复杂截面的加固；

3、预应力布置灵活，可进行局部加固，便于进行部件调换以及后期的维护操作。

1、密度接近钢材的1/5，加固后几乎不增加结构重量。
2、单条预拉力小，锚固座轻且简单，无需大型的施工设备；
3、整体性能优越，在增加结构强度和刚度的同时能减少结构的挠度变形；
4、耐久性远优于钢材，后期养护费用低。

预应力钢绞线

预应力碳纤维板

1、相比之下，施工更加复杂；
2、抗拉强度不如碳纤维板，不太适用于变形较大的构件加固；
3、后期有锈蚀、蠕变等风险，维护更加繁琐。

1、需要配合结构胶一起使用，对温度有一定要求，

2、 碳纤维板加固系统张拉端与固定端的距离或许有一定的限制，进行大跨度构件加固需分段施工。

总结
