做加固的会听到碳纤维型号T1000、T800“T”代表什么意思？1000又代表啥？数字越大性能越好么？现在，我们就对日本东丽公司的碳纤维型号问题作详细解读：

一、纤维类型

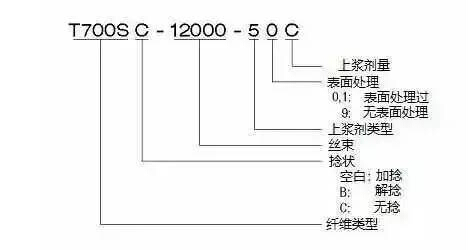

T700SC-12000-50C

通常，东丽碳纤维分为两个系列T和M。T系列表示的是拉伸强度，M系列表示的是模量。M系列包含了MJ类别的碳纤维，相对于旧的M系列，MJ类的碳纤维是改进了拉伸和压缩强度性能的碳纤维。

起初在T系列碳纤维中后三位或四位数字代表着近似的拉伸强度，单位是kgf/mm2或者ksi。例如T700拉伸强度为711ksi。这里的单位用的是英制单位，通常我们看公制单位MPa，却理解不了数字是什么意思。

在M系列碳纤维中，字母后两位数字代表近似的拉伸模量，例如M55J的拉伸模量为55*1000kgf/mm2.。具体每一种碳纤维的性能参数在后边的数据表里可以查阅。

二、捻状

T700SC-12000-50C

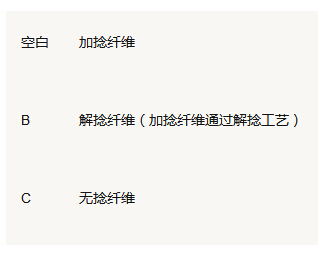

相当早，东丽公司生产出来的碳纤维都是加捻的。因为一些领域的应用，东丽也开始生产无捻和解捻纤维，捻型可以按照下边说明表示：

三、丝束

T700SC-12000-50C

丝束代表着每一束碳纤维中包含多少根纤维。东丽公司丝束通常在1000到48000根每束。

四、上浆剂

T700SC-12000-50C

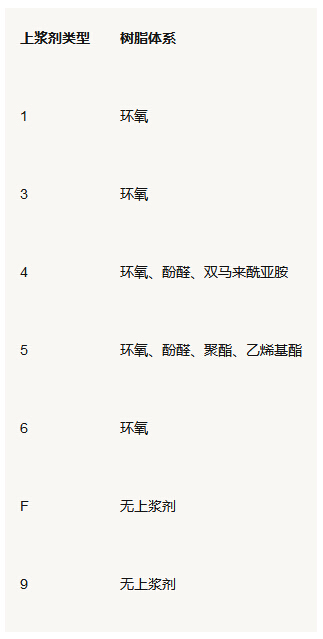

为了保证碳纤维在运输和使用过程中不被磨损，起毛，在碳纤维生产线相当后都会给碳纤维加上浆剂用以保护碳纤维。上浆剂也承担着纤维和树脂结合的作用，起初用作复合材料的树脂大多为环氧树脂，所以东丽公司的上浆剂也多为环氧树脂。随着使用领域的要求变化，现在有不同的上浆剂类型的碳纤维可以选择。也并不是所有碳纤维都有所有的上浆剂类型，具体参数可以查看后边的参数表。

五、表面处理

T700SC-12000-50C

东丽公司为了改善纤维和树脂的结合性能，对碳纤维表面进行了处理，处理方法是氧化，在碳纤维表面引入氧原子通过化学键促进纤维与树脂的结合。表面处理代码如下：

六、上浆剂量

T700SC-12000-50C

东丽公司为了改善纤维和树脂的结合性能，提供不同碳纤维表面上浆剂的量。由字母（A-E）进行区分。因为使用用途不一样，该字母通常和上浆剂种类一起加以区分。

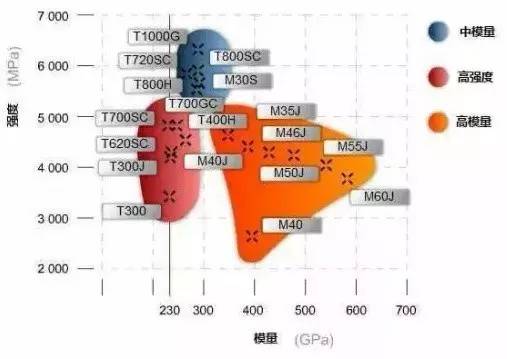

T300

拉伸强度：3530Mpa

拉伸模量：230Gpa

伸 长 率：1.5%

密 度：1.76g/㎝3

直 径：7μm

丝 束：1K 3K 6K 12K

上 浆 剂：40A , 40B 1.0%

40D 0.7%

50A , 50B 0.7%

捻 状：加捻，无捻，解捻

热膨胀系数：-0.41 10(-6)/℃

比 热 容：0.19 Cal/g·℃

热 导 率：0.025 Cal/㎝·s·℃

电 阻： 1.7 ×10(-3)Ω·㎝

含 碳 量：93 %

钠 钾 含 量：<50 ppm

T300J

拉伸强度：4210 Mpa

拉伸模量：230 Gpa

伸 长 率：1.8 %

密 度：1.78 g/㎝3

直 径：7μm

丝 束：3K 6K 12K

上 浆 剂：40B 1.0% 50C 1.0%

捻 状：无捻，解捻

热膨胀系数：-0.43 10(-6)/℃

比 热 容：0.18 Cal/g · ℃

热 导 率：0.0223 Cal/㎝·s·℃

电 阻：1.5×10(-3)Ω·㎝

含 碳 量：94%

钠 钾 含 量：<50 ppm

T400H

拉伸强度：4410Mpa

拉伸模量：250Gpa

伸 长 率：1.8%

密 度：1.80 g/㎝3

直 径：7μm

丝 束：3K 6K

上 浆 剂：40A , 40B 1.0%

40D 0.7%

捻 状：加捻，无捻

热膨胀系数：-0.45 10(-6)/℃

比 热 容：0.18 Cal/g · ℃

热 导 率：0.0252 Cal/㎝·s·℃

电 阻：1.6 ×10(-3)Ω·㎝

含 碳 量：94 %

钠 钾 含 量：<50 ppm

T600S

拉伸强度：4140 Mpa

拉伸模量：230 Gpa

伸 长 率：1.8 %

密 度：1.79 g/㎝3

直 径：7μm

丝 束：12K 24K 48K

上 浆 剂：20C , 50C 1.0%

60E 0.3%

F0E 0.7%

捻 状：无捻

T700G

拉伸强度：4900 Mpa

拉伸模量：240 Gpa

伸 长 率：2.0 %

密 度：1.80 g/㎝3

直 径：7μm

丝 束：12K 24K

上 浆 剂：31E 0.5%

捻 状：无捻

T700S

拉伸强度：4900 Mpa

拉伸模量：230 Gpa

伸 长 率：2.1%

密 度：1.80 g/㎝3

直 径：7μm

丝 束：6K 12K 24K

上 浆 剂：50C 1.0%

捻 状：无捻

热膨胀系数：-0.38 10(-6)/℃

比 热 容：0.18 Cal/g·℃

热 导 率：0.0224 Cal/㎝·s·℃

电 阻：1.6×10(-3)Ω·㎝

含 碳 量：93%

钠 钾 含 量：<50 ppm

T800H

拉伸强度：5490 Mpa

拉伸模量：294 Gpa

伸 长 率：1.9%

密 度：1.81g/㎝

直 径：5μm

丝 束：6K 12K

上 浆 剂：40A , 40B 1.0%

50B 0.7%

捻 状：加捻，解捻

热膨胀系数：-0.56 10(-6)/℃

比 热 容：0.18 Cal/g·℃

热 导 率：0.0839 Cal/㎝·s·℃

电 阻：1.4×10(-3)Ω·㎝

含 碳 量：96 %

钠 钾 含 量：<50 ppm

T800S

拉伸强度：5880 Mpa

拉伸模量：294 Gpa

伸 长 率：2.0%

密 度：1.80 g/㎝3

直 径：7μm

丝 束：24K

上 浆 剂：10E 0.5%

捻 状：无捻

T1000G

拉伸强度：6370 Mpa

拉伸模量：294 Gpa

伸 长 率：2.2 %

密 度：1.80 g/㎝3

直 径：5μm

丝 束：12K

上 浆 剂：40D 0.7%

捻 状：解捻

热膨胀系数：-0.55 10(-6)/℃

比 热 容：0.18 Cal/g·℃

热 导 率：0.0765 Cal/㎝·s·℃

电 阻：1.4 ×10(-3)Ω·㎝

含 碳 量：95 %

钠 钾 含 量：<50 ppm

M30G

拉伸强度：5100 Mpa

拉伸模量：230 Gpa

伸 长 率：1.7 %

密 度：1.73 g/㎝3

直 径：5μm

丝 束：18K

上 浆 剂：11E 0.5%

捻 状：无捻

M30S

拉伸强度：5490 Mpa

拉伸模量：294 Gpa

伸 长 率：1.9 %

密 度：1.73 g/㎝3

直 径：5μm

丝 束：18K

上 浆 剂：50C 1.0%

捻 状：无捻

M35J

拉伸强度：4700 Mpa

拉伸模量：343 Gpa

伸 长 率：1.4 %

密 度：1.75 g/㎝3

直 径：5μm

丝 束：6K 12K

上 浆 剂：50B 1.0%

捻 状：解捻

热膨胀系数：-0.73 10(-6)/℃

比 热 容：0.17 Cal/g·℃

热 导 率：0.0933 Cal/㎝·s·℃

电 阻：1.1×10(-3)Ω·㎝

含 碳 量：99 %

钠 钾 含 量：<50 ppm

M40

拉伸强度：2740 Mpa

拉伸模量：392 Gpa

伸 长 率：0.7 %

密 度：1.81 g/㎝3

直 径：7μm

丝 束：1K 3K 6K 12K

上浆剂：40A , 40B 1.0%

50A , 50B 0.7%

捻 状：加捻，解捻

热膨胀系数： .......... 10(-6)/℃

比 热 容： .......... Cal/g·℃

热 导 率： .......... Cal/㎝·s·℃

电 阻：0.8×10(-3)Ω·㎝

含 碳 量：99 %

钠 钾 含 量：<50 ppm

M40J

拉伸强度：4410 Mpa

拉伸模量：377 Gpa

伸 长 率：1.2%

密 度：1.77g/㎝3

直 径：5μm

丝 束：3K 6K 12K

上 浆 剂：50A , 50B 1.0%

捻 状：加捻，解捻

热膨胀系数：-0.83 10(-6)/℃

比 热 容：0.17 Cal/g · ℃

热 导 率：0.164 Cal/㎝ · s · ℃

电 阻：1.0 ×10(-3)Ω·㎝

含 碳 量：99 %

钠 钾 含 量：<50 ppm

M46J

拉伸强度：4210 Mpa

拉伸模量：436 Gpa

伸 长 率：1.0 %

密 度：1.84 g/㎝3

直 径：5μm

丝 束：6K 12K

上 浆 剂：50A , 50B 1.0%

捻 状：加捻，解捻

热膨胀系数：-0.90 10(-6)/℃

比 热 容：0.17 Cal/g · ℃

热 导 率：0.202 Cal/㎝ · s · ℃

电 阻：0.9 ×10(-3)Ω·㎝

含 碳 量：99 %

钠 钾 含 量：<50 ppm

M50J

拉伸强度：4120 Mpa

拉伸模量：475 Gpa

伸 长 率：0.8 %

密 度：1.88 g/㎝3

直 径：5μm

丝 束：3K 6K

上 浆 剂：50B 1.0%

捻 状：解捻

热膨胀系数：-1.00 10(-6)/℃

比 热 容：0.17Cal/g·℃

热 导 率：0.234 Cal/㎝·s·℃

电 阻：0.9×10(-3)Ω·㎝

含 碳 量：99 %

钠 钾 含 量：<50 ppm

M55J

拉伸强度：4020 Mpa

拉伸模量：540 Gpa

伸 长 率：0.8 %

密 度：1.91 g/㎝3

直 径：5μm

丝 束：6K

上 浆 剂：50B 1.0%

捻 状：解捻

热膨胀系数：-1.10 10(-6)/℃

比 热 容：0.17 Cal/g · ℃

热 导 率：0.372 Cal/㎝ · s · ℃

电 阻：0.8×10(-3)Ω·㎝

含 碳 量：99 %

钠 钾 含 量：<50 ppm

M60J

拉伸强度：3920 Mpa

拉伸模量：588 Gpa

伸 长 率：0.7 %

密 度：1.93 g/㎝3

直 径：5 μm

丝 束：3K 6K

上 浆 剂：50A, 50B 1.5%

捻 状：加捻，解捻

热膨胀系数：-1.10 10(-6)/℃

比 热 容：0.17 Cal/g·℃

热 导 率：0.362 Cal/㎝·s·℃

电 阻：0.7×10(-3)Ω·㎝

含 碳 量：99%

钠 钾 含 量：<50 ppm

原文链接http://www.shhorse.com/Article/txwxht80s0s_1.html

（本文来源于网络，悍马加固整理报道，如有侵权，请联系删除。另，转载请注明出处，否则后果自负。）
