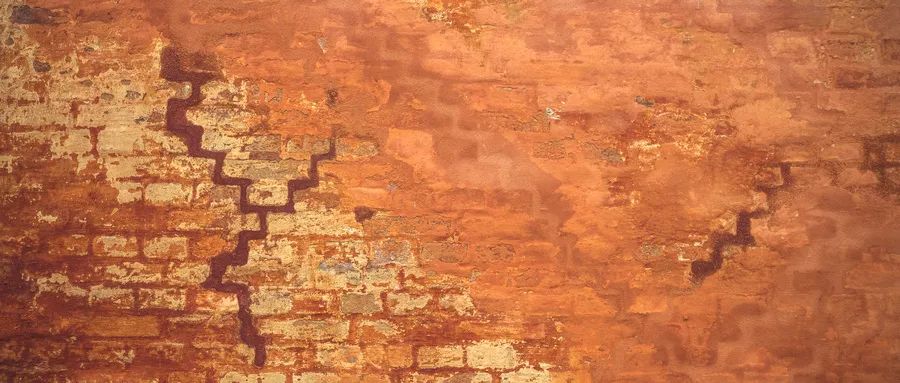

在建筑结构中，砌体结构是比较常见的形式，尤其是上个世纪应用广泛。由于砌体结构为脆性结构，在使用过程中墙体容易出现裂缝。根据裂缝产生的受力方式，大致可分为非受力裂缝和受力裂缝，据调查，墙体出现的裂缝95%以上属于非受力裂缝。裂缝形成的原因一般是承载力或稳定性不足、温度变形、材料收缩变形、地基不均匀沉降等。

其中，非受力裂缝根据裂缝出现的位置不同，可分为楼板板缝（顶板）、洞口处墙体裂缝、墙体竖直或斜向裂缝、底层大窗台下竖直裂缝、地基不均匀沉降裂缝；受力裂缝可分为受弯裂缝、受压裂缝、受剪裂缝、受拉裂缝和局部受压裂缝等，受力裂缝在工程中较为少见。

常用的裂缝修补方法应有复合截面加固法、压浆法、外加网片法和置换法等。根据工程的需要，这些方法可以组合使用。

墙体开裂比较严重，为了增加房屋的整体刚性，则可以在房屋墙体一侧或两侧增设钢筋混凝土圈梁。圈梁用的混凝土强度等级为C15～C20，截面至少120mm×180mm，配筋可采用4Φ10～4Φ14，钢筋Φ6@200～250，每隔1.5m～2.5m（应有牛腿或螺栓）锚固件等伸进墙内与墙拉结好，并承受圈梁自重。浇筑圈梁时应将墙面凿毛、润水，以加强粘结。

该法属于复合截面加固法的一种。其优点是施工工艺简单、适应性强，砌体加固后承载力有较大提高，并具有成熟的设计和施工经验；适用于柱、墙的加固；其缺点是现场施工的湿作业时间长，对生产和生活有一定的影响，且加固后的建筑物净空有一定的减小。

适用范围：压浆法即压力灌浆法，适用于处理裂缝宽度大于0.5mm且深度较深的裂缝。

材料选用：压浆的材料可采用无收缩水泥基灌浆料、环氧基灌浆料等。

施工操作：压浆工艺应按规定的流程（下图）进行。

压浆工艺流程

压浆法的操作应符合下列规定：

适用范围：外加网片法适用于增强砌体抗裂性能，限制裂缝开展，修复风化、剥蚀砌体。

材料选用：外加网片所用的材料应包括钢筋网、钢丝网、复合纤维织物网等。当采用钢筋网时，其钢筋直径不宜大于4mm。当采用无纺布替代纤维复合材料修补裂缝时，仅允许用于非承重构件的静止细裂缝的封闭性修补上。

施工操作：网片覆盖面积除应按裂缝或风化、剥蚀部分的面积确定外，尚应考虑网片的锚固长度。网片短边尺寸不宜小于500mm。

网片的层数：对钢筋和钢丝网片，宜为单层；对复合纤维材料，宜为1 层~2 层；设计时可根据实际情况确定。

适用范围：置换法适用于砌体受力不大，砌体块材和砂浆强度不高的开裂部位，以及局部风化、剥蚀部位的加固。

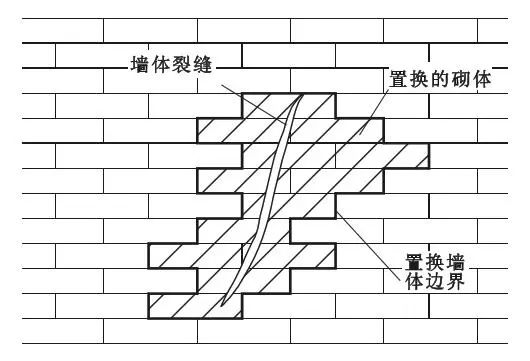

置换法处理裂缝图

材料选用：置换用的砌体块材可以是原砌体材料，也可以是其他材料，如配筋混凝土实心砌块等。

施工操作：置换砌体时应符合下列规定要求：

1.把需要置换部分及周边砌体表面抹灰层剔除，然后沿着灰缝将被置换砌体凿掉。在凿打过程中，应避免扰动不置换部分的砌体。

2.仔细把粘在砌体上的砂浆剔除干净，清除浮尘后充分润湿墙体。

3.修复过程中应保证填补砌体材料与原有砌体可靠嵌固。

4.砌体修补完成后，再做抹灰层。
