粘钢加固时,怎么避免空鼓?

文章出处:悍马加固材料人气:90发表时间:2021-04-26 08:45:00【
粘钢加固法是通过结构胶粘剂,将钢板粘贴到混凝土构件,固化后使钢板与混凝土构件形成一个整体,进而提升混凝土构件承载力的一种加固方法。



在粘钢加固中,评定质量好坏的重要因素之一,就是空鼓是否存在。

空鼓的危害


钢板与基材间出现空鼓,必然会导致二者间胶层的不连续。钢板与基材通过粘钢胶的作用共同受力工作,胶层的缺失会破坏胶层间的应力传递,空鼓附近胶层会形成应力集中,随着荷载的增加易在应力集中附近发生剥离破坏。

出现空鼓后怎么补救


根据GB50550-2010《建筑结构加固工程施工质量验收规范》中的规定,粘钢施工完毕后,需进行空鼓检测,可用锤击法或其他有效探测法进行检查,要求有效粘接面积不应小于总粘贴面积的95%

若单个空鼓面积不大于10000平方毫米时,可采用钻孔注射法充胶修复,若单个空鼓面积大于10000平方毫米时,应揭去重贴,并重新检查验收。



虽然空鼓可用钻孔注射法等方式修复,但钢板钻孔会进一步破坏钢板整体性,减小钢板截面面积,削弱钢板承载力,所以最佳的方式就是将空鼓“扼杀”在源头里。

怎么有效避免空鼓


1、保证施工时粘钢胶能够形成均匀的胶层

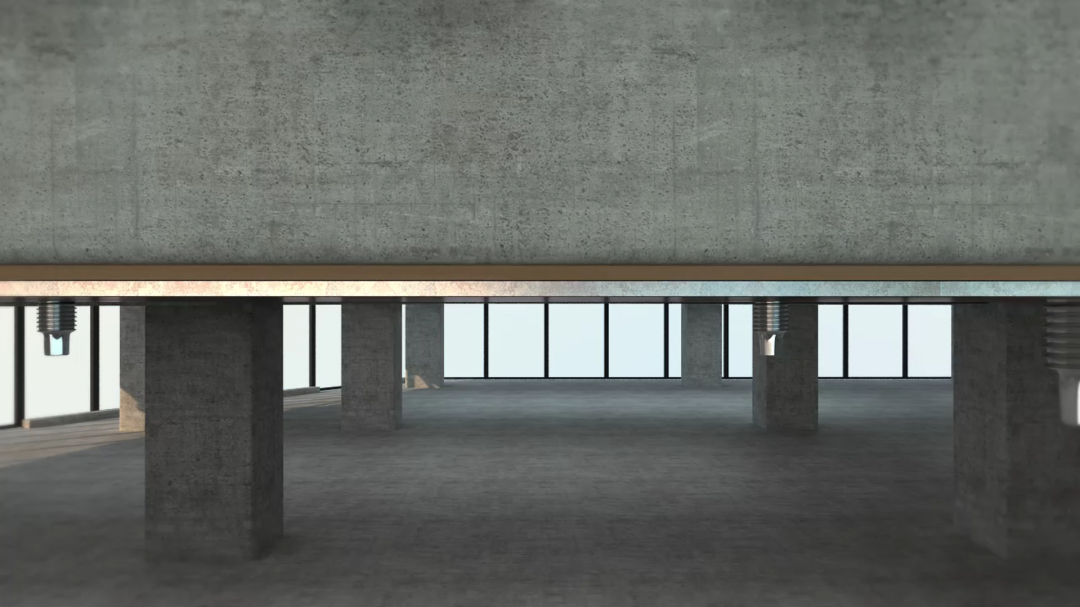

钢板粘贴在梁底、板底等平面位置时,应保证涂抹的胶层中间厚边缘薄;在柱、墙等构件上采用竖向粘贴的形式时,应保证胶层上厚下薄。这两种粘贴方式能够保证钢板在后期施加固化应力时,胶体能够形成均匀的厚度,减少空鼓出现的可能。

2、施加固化压力,保证用胶量充足

规范中要求粘钢加固粘贴后的胶层平均厚度为2mm-3mm,如果不考虑损耗,理论上每平米钢板用胶量为0.003立方米,但实际对钢板施加固化压力后,胶层在此作用下,会发生压缩,若未施加固化压力,仅靠人工涂抹,胶层很容易出现薄厚不均的情况,胶层过薄易导致空鼓产生。

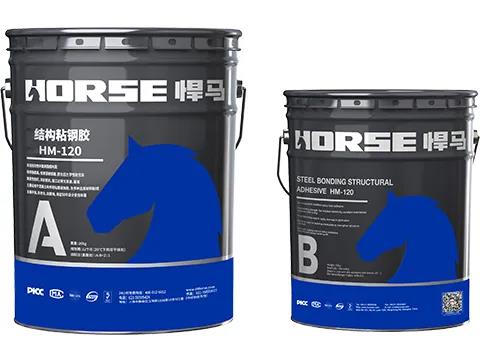

3、选用优质的结构粘钢胶


 由于空鼓对加固效果影响较大,所以粘钢胶的选择尤为重要。除了粘钢胶的品质之外,在施工时,还应采用低速搅拌机充分搅拌胶液,拌好的胶液色泽应均匀、无气泡,并应采取措施防止水、油、灰尘等杂质混入。尤其要牢记在可操作时间内施工完毕,否则将大大影响粘钢效果。

由上可知,采用规范的粘钢施工流程和选用优质的粘钢胶是避免空鼓的有效选择。


粘钢加固标准施工流程

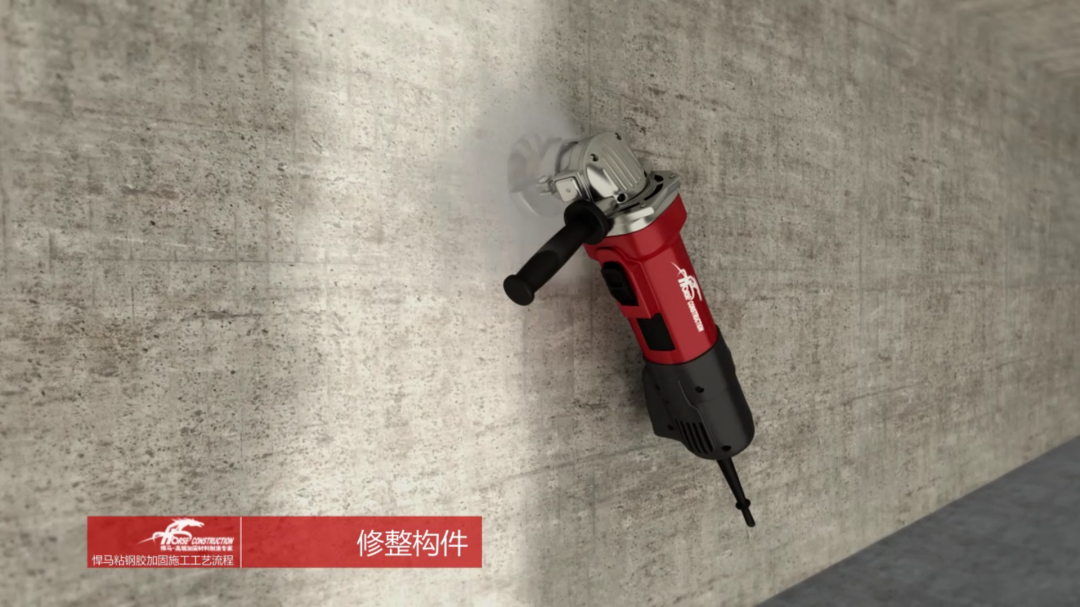

首先根据图纸剔除原构件表面粉刷层,打磨平整,清洗干净并保持干燥

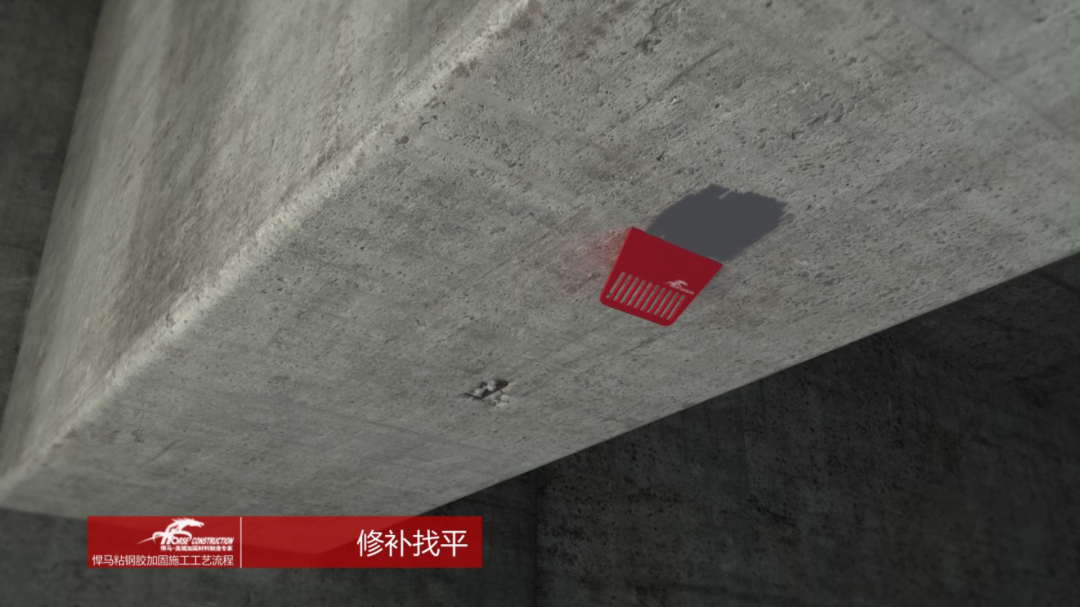

修补找平

用悍马修补胶对原构件修补找平

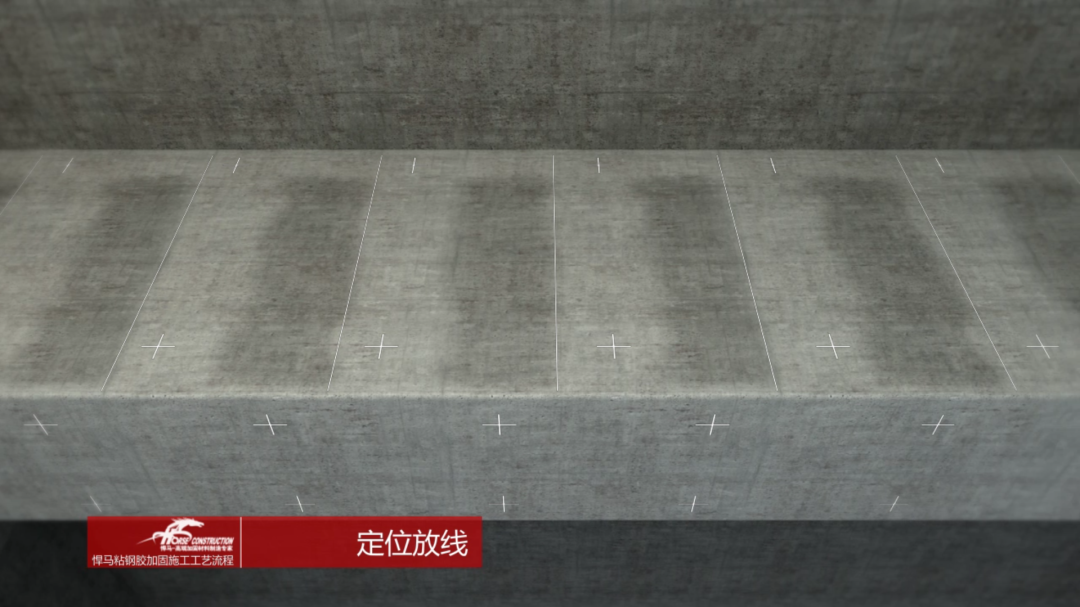

定位放线

在待粘贴钢板位置定位放线

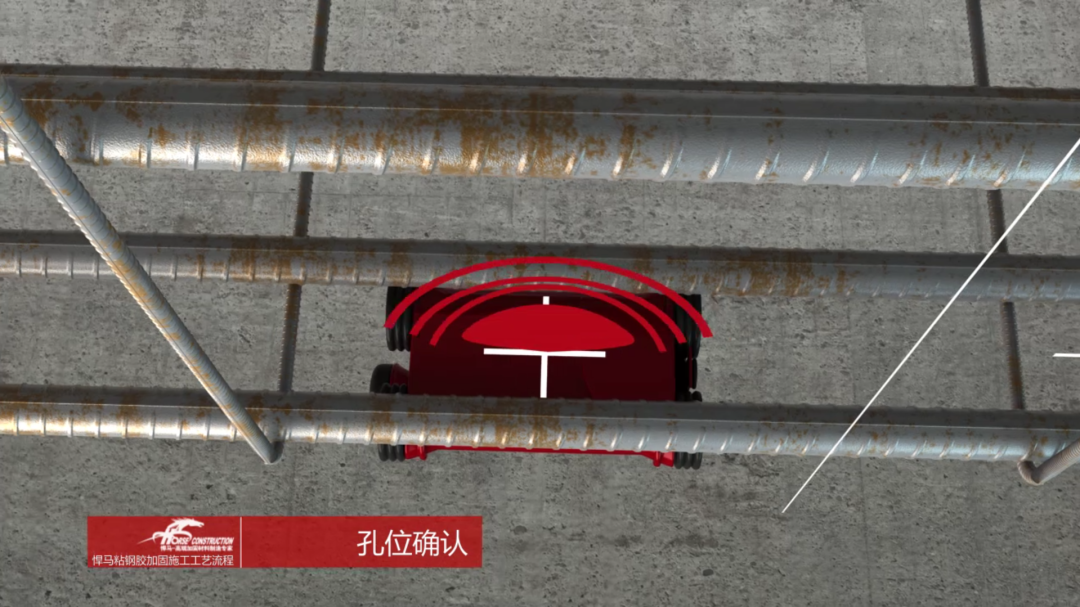

孔位确认

采用钢筋探测仪探测混凝土构件,规避原钢筋位置,确认锚栓孔位

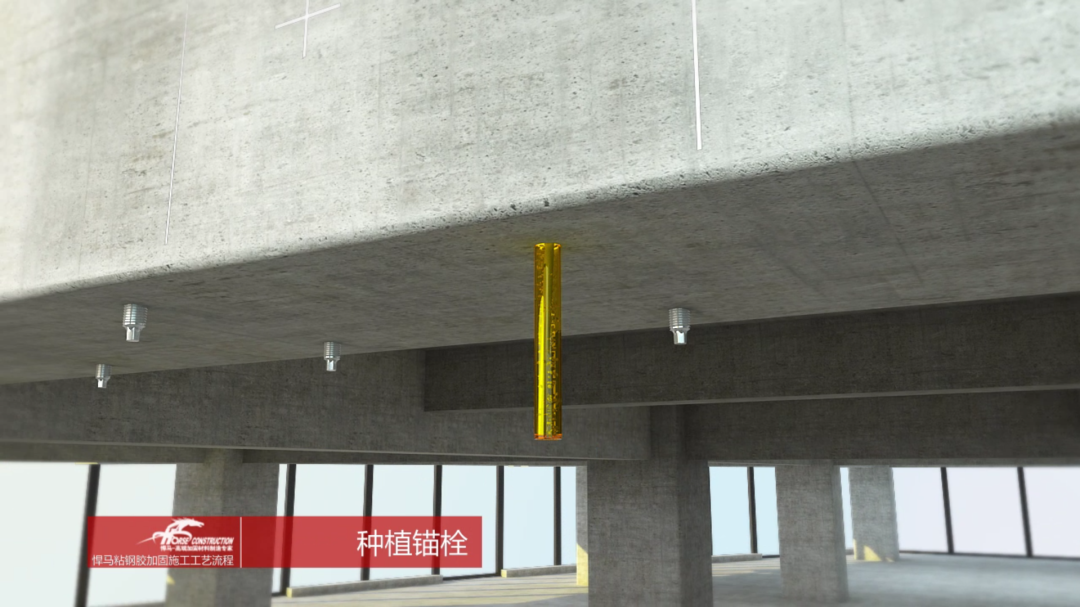

种植锚栓

对钢板及混凝土进行钻孔,然后在预定位置上种植化学锚栓

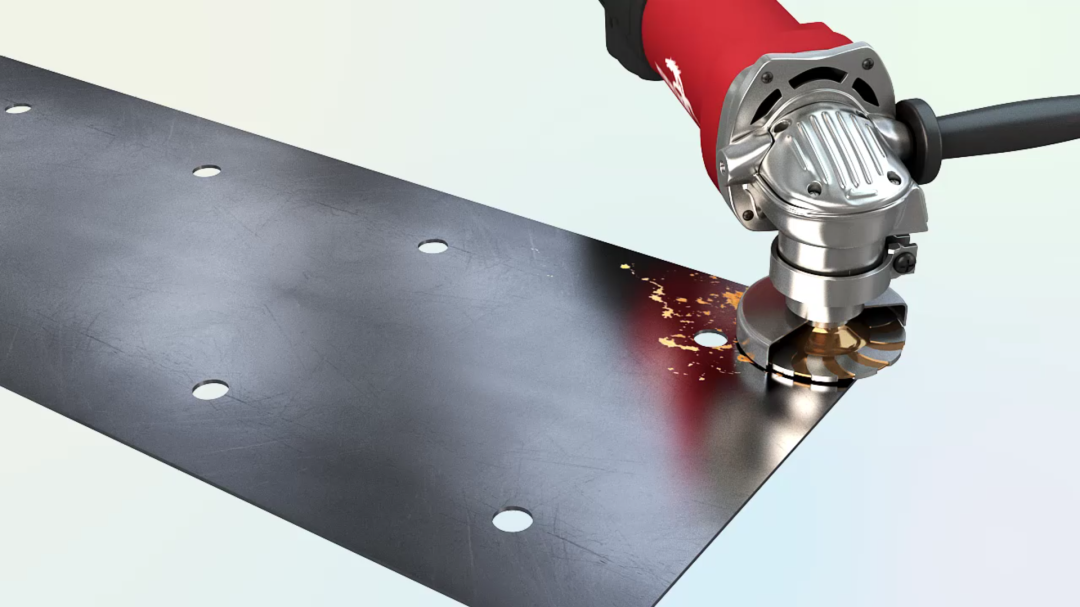

钢板处理

将已裁切好的钢板进行除锈、糙化和展平处理,用丙酮擦拭干净


配置胶水

按规定比例低速搅拌配制悍马专用粘钢胶,确保配制好的胶体色泽均匀,无气泡

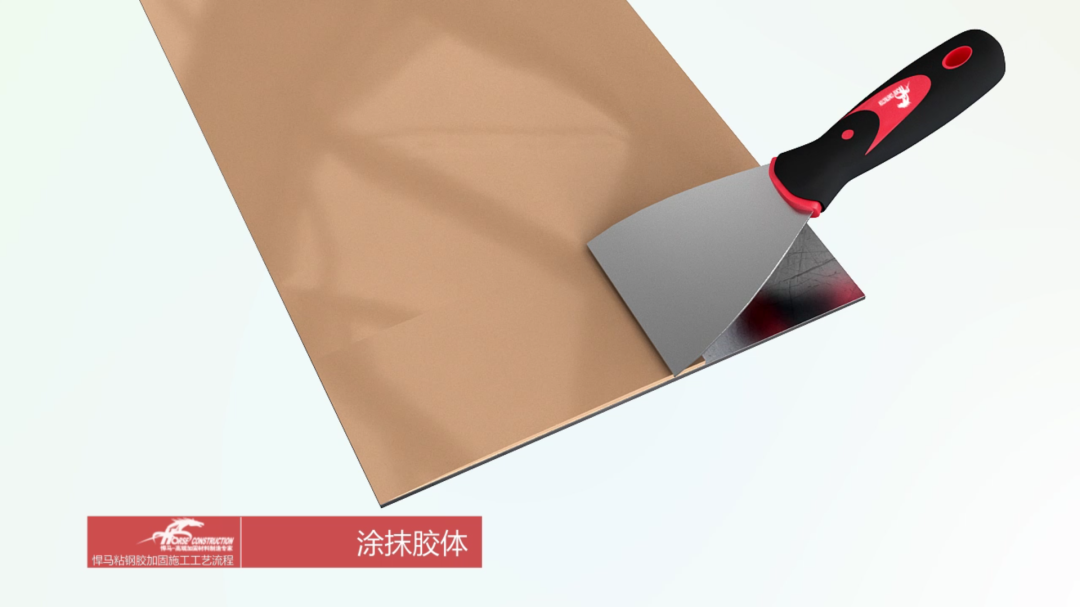

涂抹胶水

用抹刀把配制好的悍马粘钢胶同时均匀涂抹在钢板及混凝土粘合面上,钢板胶层宜中间厚边缘薄


粘贴钢板

经检查无漏抹后,将钢板贴于预定位置,粘贴时表面应平整,段差过渡应平滑,不得有折角

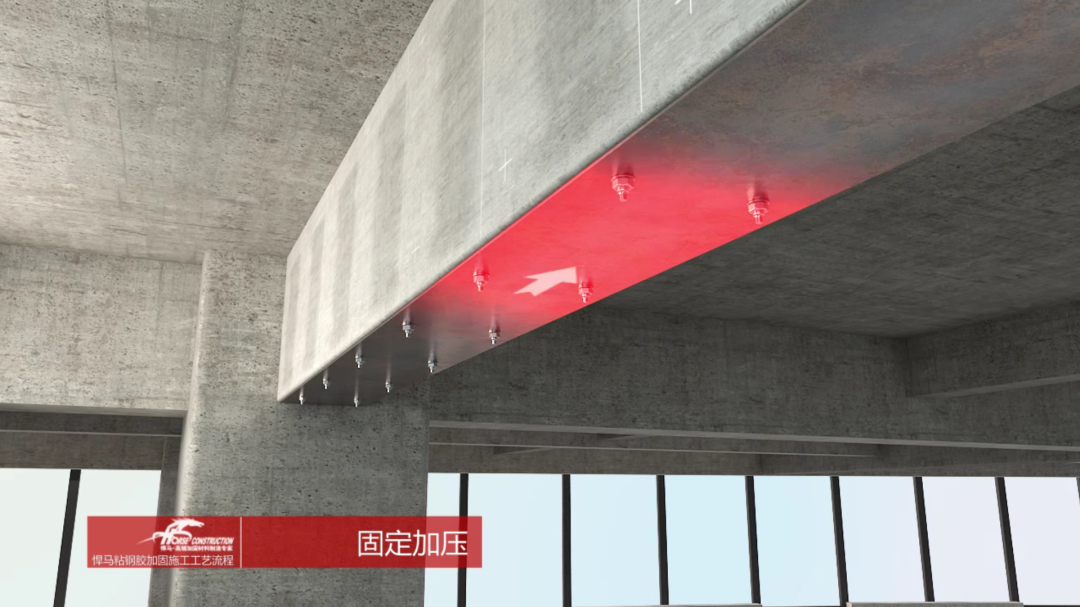

固定加压

随后逐渐拧紧锚栓,适度均匀加压,以悍马粘钢胶从钢板边缘均匀挤出为准,加压顺序为钢板一端向另一端加压或由钢板中间向两端加压,胶缝厚度控制在2~2.5mm。如有多余胶水从钢板边缘挤出,需及时清理干净

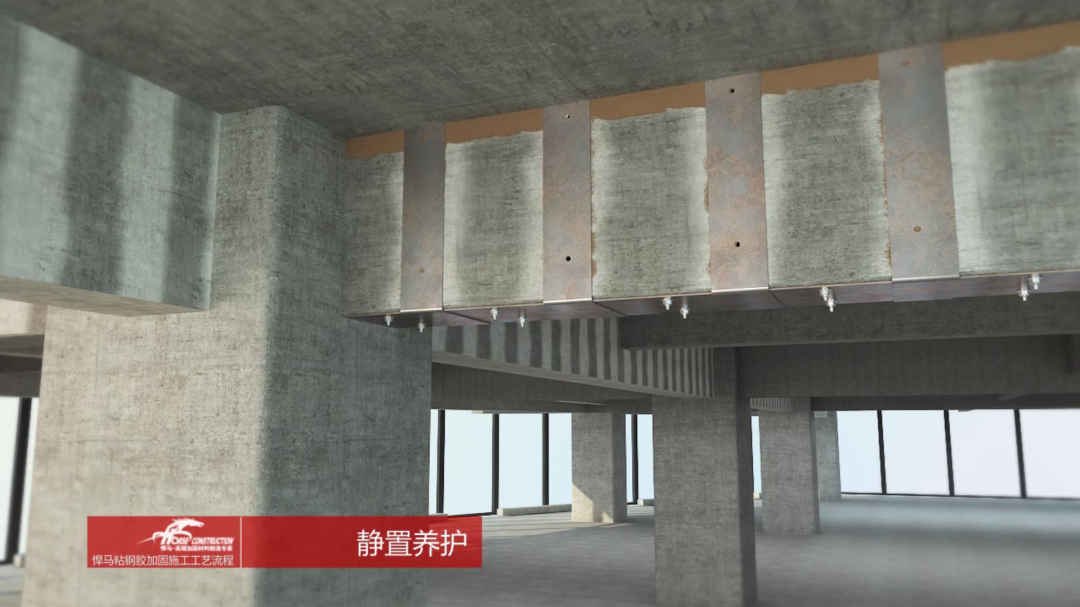

静置养护

胶体未达到固化期前,需静置养护

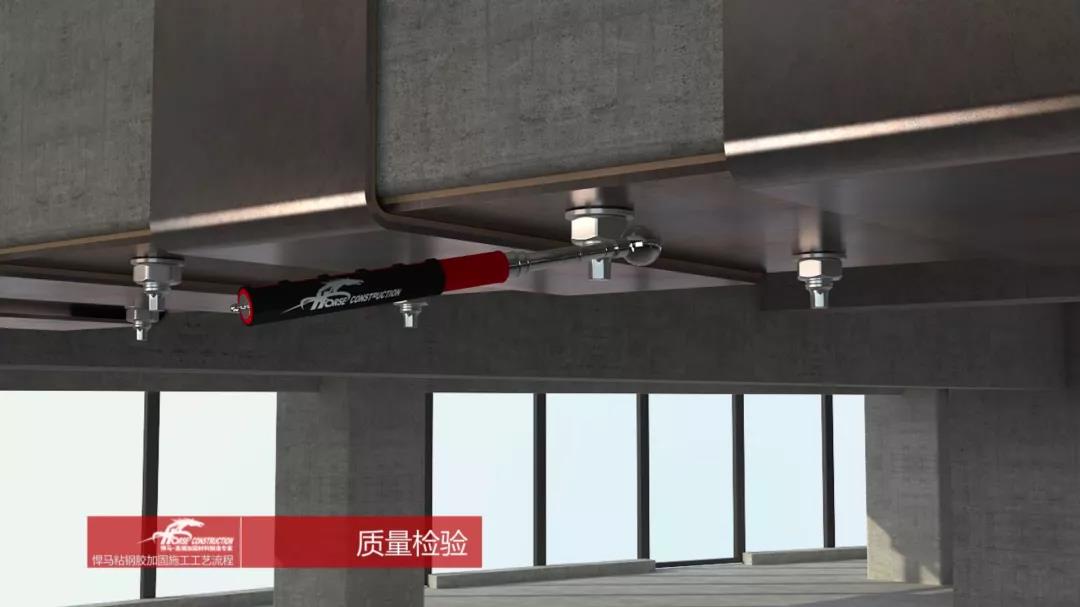

质量检验

胶水固化后,检测有无空洞声,确保钢板粘贴无空鼓


防护处理

最后使用防腐防火涂料对钢板做好防护处理
