很多购买悍马植筋胶的客户经常会问关于植筋深度的问题，这确是一个值得探讨的问题，为了达到好的植筋效果，植筋深度也不容忽视。

有人认为，我国现有规范中，对植筋锚固深度过于严格？

当然不，在做设计的时候，设计人员都会依照一个合理的规范进行设计，然而规范的制定是经过严格的计算推理出来的，只有严格按照规范要求进行设计并施工才能确保结构的安全性。

植筋锚固深度对混凝土构件的影响

植筋锚固深度不同，其产生锚固破坏形态各不相同，其主要分为混凝土椎体破坏、植筋胶与混凝土或钢筋粘性破坏以及钢筋屈服破坏。

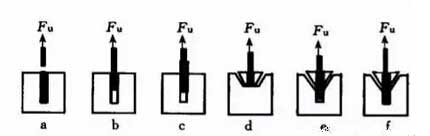

植筋的破坏形态

混凝土椎体破坏：混凝土植筋深度不足，在拉应力作用下，植筋胶与钢筋紧密粘结，钢筋强度未达到或刚刚达到其屈服强度，而混凝土的拉应力已达到极限而产生混凝土椎体破坏。

植筋胶与混凝土或钢筋粘性破坏：由于植筋胶的粘结力而发生破坏，植筋胶与混凝土或钢筋粘结力不足，在拉应力作用下与混凝土或者钢筋产生脱离，使钢筋和混凝土的抗拉强度等都没有充分发挥，这种破坏形式不仅仅与植筋胶的质量有关，还与植筋深度、施工工艺等各方面因素都息息相关。

钢筋屈服破坏：钢筋屈服破坏在这三种破坏形态中属于较为理想的一种破坏方式，是钢筋在产生屈服后直至钢筋发生屈服破坏，植筋胶仍未发生破坏的形态，属于一种延性破坏，然而产生这种破坏形态的原因之一就是植筋深度够深（一般处于15d以上）。

应力传递性破坏形态:此破坏形态是在植筋深度超过最小植筋深度时发生的。钢筋与植筋胶、植筋胶与混凝土以及钢筋的粘结应力均未达到平均粘结强度。当植筋外部混凝土发生局部粘结破坏或锥形破坏后，随着拉力的增加植筋屈服直至被拉断。这时混凝土的抗拉强度还未充分发挥，粘结也未破坏，只是植筋过深会造成浪费。

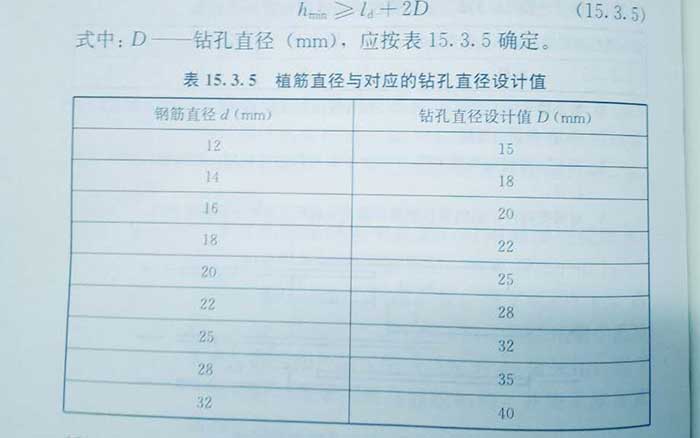

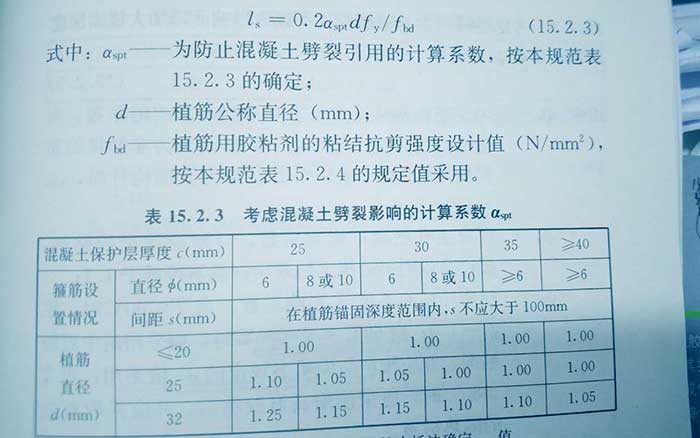

所以，植筋效果与植筋深度、植筋胶质量的好坏密切相关。对于植筋深度，只要按照规范标准设计基本不会出现差错，但是植筋胶的好坏却难把控，在购买时一定要擦亮双眼，避免上当受骗！

原文链接http://www.shhorse.com/Article/xysgfdzjmgs_1.html

（本文来源于网络，悍马加固整理报道，如有侵权，请联系删除。另，转载请注明出处，否则后果自负。）
