钢筋符号识别，原来是这么回事儿！

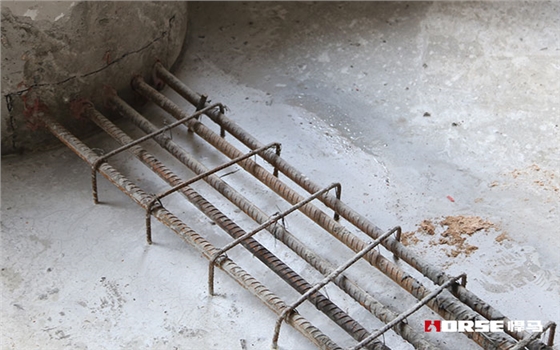

钢筋图纸上表示有几种：

1.梁（主、次梁，地梁，圈梁）。

2.柱（受力柱，构造柱）。

3.板（单向板，双向板），一般单向板我们很少接触。

一、梁的表示方法：

1.梁上主筋和梁下部筋的表示:

（1）3Ф22;3Ф20表示上部钢筋为3Ф22，下部钢筋为3Ф20。

（2）2Ф12；3Ф18表示上部钢筋为2Ф12，下部钢筋为3Ф18。

（3）4Ф25;4Ф25 表示上部钢筋为4Ф25，下部钢筋为4Ф25。

（4）3Ф25;5Ф25 表示上部钢筋为3Ф25，下部钢筋为5Ф25。

2.梁上部钢筋表示方法：（标在梁上支座处）

（1）2Ф20表示两根Ф20的钢筋，通长布置，用于双支箍。

（2）2Ф22+（4Ф12）表示2Ф22为通长，4Ф12架立筋，用于四肢箍。

（3）6Ф25 4/2 表示上部钢筋上排为4Ф25，下排为2Ф25。

（4）2Ф22+2Ф22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

3.梁腰中钢筋表示方法：

（1）G2Ф12表示梁两侧的构造钢筋，每侧一根Ф12。

（2）G4Ф14表示梁两侧的构造钢筋，每侧两根Ф14。

（3）N2Ф22表示梁两侧的抗扭钢筋，每侧一根Ф22。

（4）N4Ф18表示梁两侧的抗扭钢筋，每侧两根Ф18。

4.梁下部钢筋表示方法（标在梁的下部）

（1）4Ф25表示只有一排主筋（即受力筋），4Ф25全部伸入支座内。

（2）6Ф25 2/4表示有两排钢筋，上排为2Ф25，下排为4Ф25，全部伸入支座。

（3）6Ф25（-2）/4表示有两排钢筋，上排为2Ф25，不伸入支座，下排为4Ф25，全部伸入支座。

（4）2Ф25+3Ф22（-3）/5Ф25表示有两排钢筋，上排为5根，2Ф25，伸入支座，3Ф22，不伸入支座，下排为5Ф25，通长布置，全部伸入支座。

二、箍筋的表示方法：

1.Ф10@100/200（2）表示箍筋为Ф10，加密区间为100，非加密区间为200，全为双支箍。

2.Ф10@100/200（4） 表示箍筋为Ф10，加密区间为100，非加密区间为200，全为四支箍。

3.Ф8@100（2）表示箍筋为Ф8，全为双支箍。

4.Ф8@100（4）/150（2）表示箍筋为Ф8，加密区间为100，且全部用于四肢箍，非加密区间为200，且全部用于双支箍。

三、常用构件代号（部分）

名称 代号 名称 代号

板 B 屋架 WJ

屋面板 WB 框架 KJ

楼梯板 TB 钢架 GJ

盖板或沟盖板 GB 支架 ZJ

墙板 QB 柱 Z

梁 L 框架柱 KZ

框架梁 KL 基础 J

屋面梁 WL 桩 ZH

吊车梁 DL 梯 T

圈梁 QL 雨篷 YP

过梁 GL 阳台 YT

连系梁 LL 预埋件 M-

基础梁 JL 钢筋网 W

楼梯梁 TL 钢筋骨 G
