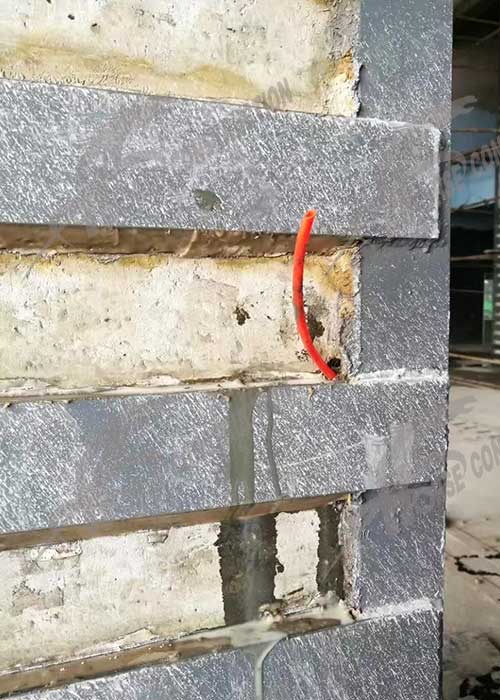

结构灌注胶就是规范上所说的灌注型结构胶，它的用途相信大家都很清楚，一般用于外粘型钢加固施工和混凝土裂缝修补。在判定结构灌注胶质量好坏上，我们一般使用以下两个指标。

一、测定结构灌注胶的初黏度

对于结构灌注胶来说，初黏度是一个很重要的工艺性能，因为它最终决定的是胶水的粘结性能。结构灌注胶的初黏度不能过大，这关系到它的可灌注性和灌注安全性。那么，怎么测定它的初黏度?

估计黏度值小于8x104mPa.S的胶液

检测

结构胶初始黏度检测的抽样量应以250g为准。

1.试样各组分经搅拌混合成均匀胶液后，倒入直径为70mm的烧杯或直筒形容器内，并置于恒温浴中准确控制胶液温度。若试样含有气泡，应在注入前，完全去掉。

2.将保护架安装在仪器上。安装前应先熟悉旋入方向。

3.按仪器使用说明书给出的量程表(mPa.S)，选择转子号及转速(r/min)。

4.按仪器使用说明书规定的操作方法和步骤，先旋转升降组，让转子缓缓浸入胶液中，直至转子液面标志和液面齐平。然后启动电机，转动变速旋钮，使所选转速数对准转速指示点，使转子在胶液中旋转，待指针趋于稳定立即读数，然后关闭电源，又重新启动仪器，进行第二、第三次读数。

5.若指针读数不处于30格~90格之间，应更换转子号及转速；重新制备试样进行测试。原胶液试样应弃去，不得继续使用。若更换转子号及转速，仍测不出黏度，应改用同轴双圆筒旋转黏度计进行测试。

结果计算

结构胶粘剂混合后的初黏度η(mPa.S)应按下式计算：

η＝K.a

式中：K-仪器常数(mPa.S)，应按仪器使用说明书给出的仪器常数表取值；

a-3次读数平均值。若其中一个读数与平均值之间相差较显著，应采用格拉布斯(Grubbs)检验法进行判定，不得随意舍弃。

结果表示：测定的黏度值应取3位有效数，并应以括号形式注明下列参数值：

1对旋转黏度计测定的黏度，应表示为η(23℃)值；

2对双圆筒旋转黏度计测定的黏度，应表示为η(23℃，7.204s^-1)值；

3对其他仪器测定的黏度，应表示为η(23℃，选用的剪切速率）值。

初黏度不仅保证的是胶水的可灌注性和流动性，初黏度低的灌注胶上胶量自然薄，节省用胶量，也可减少施压过程胶水的溢出从而减少清洁时间，既降低生产成本又提高工作效率，一举两得，这样的胶水才是真正为客户提高了经济价值。

这里应注意的是，在排除环境等因素的前提下，若测得的初黏度仍不符合要求，则可以肯定是结构灌注胶的质量出了问题。

二、测得结构灌注胶的适用期

结构灌注胶的适用期，是指配置后的结构胶能维持其使用性能的时间。结构灌注胶的适用期，也就是我们平时所说的可操作时间，如果过了适用期，胶水整个操作性能就会下降，其本身就失去了存在的价值。

规范规定，对结构灌注胶适用期的测定，以胶的初黏度测值为基值，以黏度上升至基值2.5倍的时间，定为该胶的适用期。

另外，在气温异常的夏季，若结构灌注胶的适用期达不到要求，应降低现场的施工温度。对结构复杂的工程，还应改用其他优质的胶水。

最后，仅测定以上两个指标，是要在结构灌注胶进场复验，并得到生产厂家出具的不掺用有害溶剂和非反应性稀释剂的书面保证下进行。这也再一次证明了结构胶的质量对加固工程安全的重要性。

原文链接http://www.shhorse.com/Article/byxqjdggzjd_1.html

（本文系悍马加固材料原创，转载请注明出处，并于本人联系，如有侵权，后果自负。）
