日常设计中配筋量的计算

文章出处:悍马加固材料人气:170发表时间:2017-02-01 08:29:00【

按现行双向板设计方法,双向板的承载潜力是巨大的;

双向板的设计步骤是这样的,先求得跨中弯矩Mx 、My和支座Mx /、My/,再据此求出配筋量,并均匀布筋;

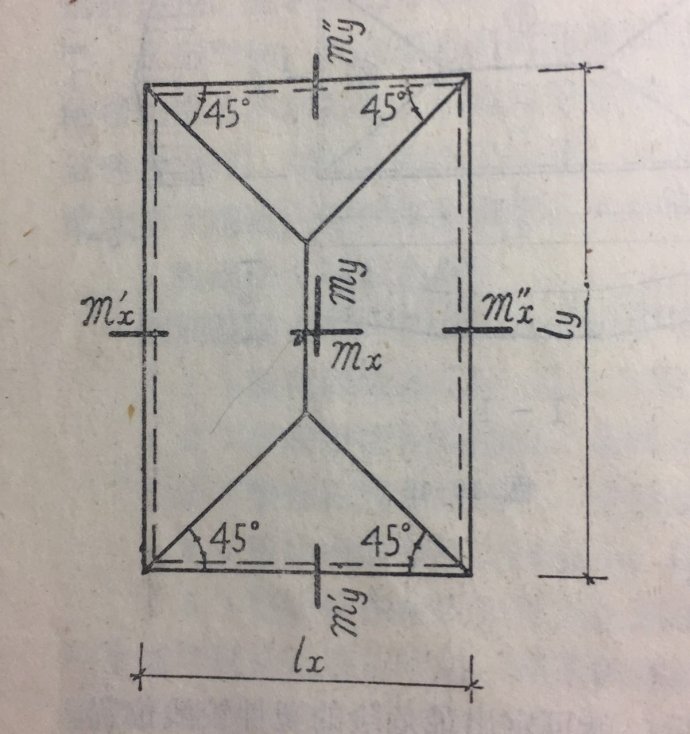

上述各符号含义见下图:

双向板x和y方向跨中正弯矩

Mx 、My----双向板x和y方向跨中正弯矩;

Mx /、My/----双向板x和y方向支座负弯矩;

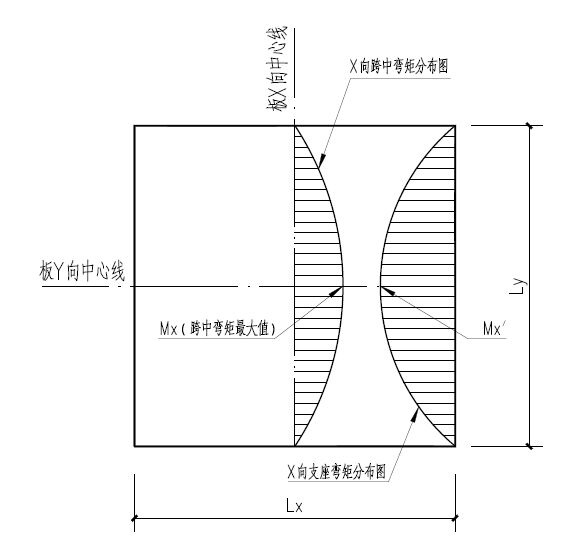

跨中弯矩Mx 、My是板中心点的弯矩,也即是跨中弯矩的最大值;离开中心点,跨中弯矩即逐渐减小小;支座Mx /、My/也是这样;如下图所示:

跨中弯矩的最大值

可见,我们在求双向板下筋配筋量时,用的是跨中弯矩的最大值,并按此配筋量沿整垮均匀布筋;在求板上筋配筋量时,用的是支座弯矩的最大值,并按此配筋量沿整条支座边均匀布筋;

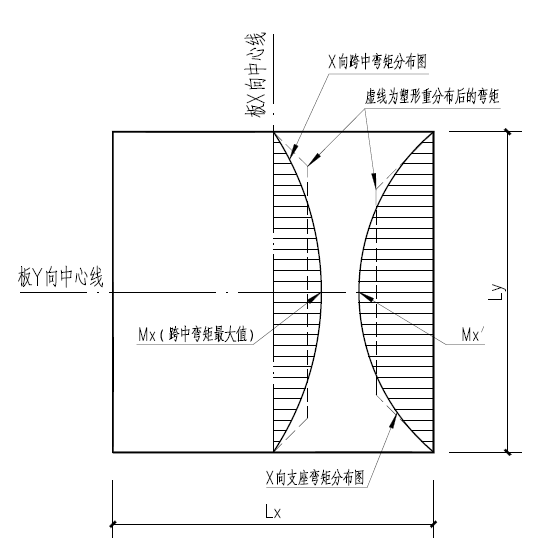

实际上,由于混凝土材料的塑性,极值点弯矩必定会向周围重分布,进而消减最大弯矩值,使得跨中一定宽度范围内弯矩趋于平均;如下图,虚线所示为考虑塑性重分布以后的跨中弯矩和支座弯矩:

弯矩最大值配筋

可见,按弯矩最大值配筋是偏于保守的;对于挠度和裂缝计算,也存在同样的问题。

所以,在日常设计中,按计算值配筋,已有足够的安全储备,无需再人为加大配筋量。
